《2025年亮点给力全优练霸九年级物理下册苏科版》

1. 在进行实验时，往往需要我们手眼并用. 在“测量小灯泡额定功率”的实验中，要让小灯泡在额定电压下发光，当手移动变阻器滑片时，眼睛应观察 （ ）
A. 滑片的位置
B. 电压表的示数
C. 电流表的示数
D. 小灯泡发光情况

答案： B

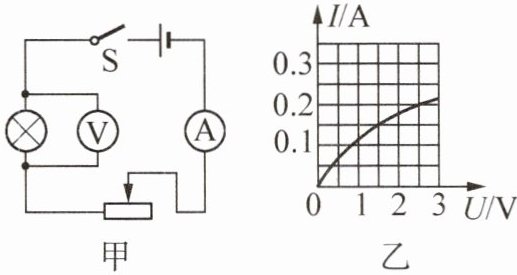

2.（2024·安徽模拟）某学习小组用如图甲所示实验电路测量小灯泡的电功率，根据所测数据绘制出小灯泡的I - U图像如图乙所示. 已知小灯泡的额定电压为2.5 V，电源电压不变，闭合开关后移动滑动变阻器的滑片，当小灯泡正常发光时，小灯泡的功率是________W.

答案： 0.5

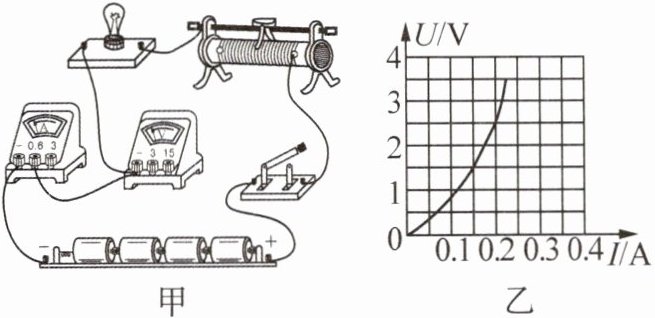

3.（2024·陕西模拟）小强做测量“小灯泡的电功率”实验时，所用器材有电压为6 V的电源，额定电压为2.5 V的小灯泡，以及符合实验要求的滑动变阻器、电表、开关和导线. 如图甲是小强没有连接完的实物电路.

（1）请你用笔画线代替导线，帮小强将实物电路连接完整.
（2）连接电路时，开关应处于________状态；实验前滑动变阻器的滑片应滑到阻值最大处，即最________（选填“左”或“右”）端.
（3）小强连好电路闭合开关，移动滑动变阻器滑片，发现小灯泡始终不亮，但电压表有示数，电流表无示数，则故障可能是__________；另一组同学实验时发现小灯泡也始终不亮，但电流表有示数，电压表无示数，则故障可能是__________.
（4）小强排除故障后闭合开关，移动滑动变阻器的滑片到某处，电压表的示数为2.2 V，要测量小灯泡的额定功率，应将滑片向________（选填“左”或“右”）端滑动.
（5）小强通过移动滑片，分别记下了多组对应的电压表和电流表的示数，并绘制成了如图乙所示的U - I图像. 根据图像提供的信息，可计算出小灯泡的额定功率是________W；当加在小灯泡两端的电压为1.5 V时，小灯泡的电阻是________Ω.
（6）通过计算电阻，他发现小灯泡的电阻总是随温度的升高而________.

答案：
@@
断开@@左@@小灯泡断路@@小灯泡短路@@右@@0.5@@10@@增大

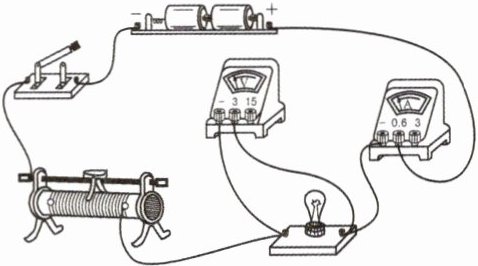

4. 测量小灯泡的电功率实验电路如图所示，电源电压恒为3 V，小灯泡标有“2.5 V 0.5 A”字样. 下列说法错误的是 （ ）

A. 小灯泡正常工作时的电阻为5 Ω
B. 小灯泡正常工作时，滑动变阻器接入电路中的阻值为1 Ω
C. 调节滑动变阻器，测量多组数据计算小灯泡的平均阻值
D. 小灯泡正常发光时，电路消耗的总功率为1.5 W

答案： C
