《2025年亮点给力全优练霸九年级物理下册苏科版》

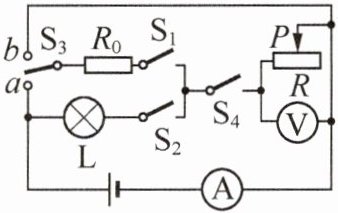

1. 如图电路中，电源电压不变，定值电阻的阻值为R₀，灯丝电阻为Rₗ，忽略温度对灯丝电阻的影响，R₀∶Rₗ = 1∶2. 先将单刀双掷开关S₃拨至触点a，只闭合开关S₁、S₄，滑片P位于最右端时，电压表示数为6V，电流表示数为I₁，电路的总功率为P₁；只闭合开关S₂、S₄，滑片P移至中点时，电压表示数为2V，电流表示数为I₂，电路的总功率为P₂. 再将单刀双掷开关S₃拨至触点b，只闭合开关S₁、S₂时，电流表示数为0.3A. 下列说法正确的是 （ ）

A. P₁∶P₂ = 2∶3
B. 电源电压为12V
C. 电路的最大功率为24.3W
D. 滑动变阻器的最大阻值为20Ω

答案： C

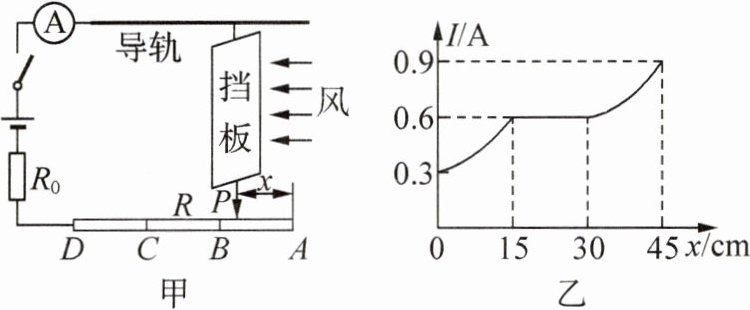

2. 某控制电路的简化电路图如图甲，电源电压恒为9V，R₀是定值电阻，R由三段材料不同、横截面积相同且长度均为15cm的均匀导体AB、BC、CD制作而成，其中一段是铜丝，另两段是电阻丝（阻值与自身长度成正比），和R接触良好并能移动的滑片P与挡板连接，挡板可在导轨上左右滑动，铜丝、挡板和导轨的电阻均为零. 闭合开关，挡板从右向左移动过程中，电流表示数随x（AP长度）的变化关系如图乙所示，则电阻R₀为________Ω；滑片P滑动过程中，R的电功率从最大值变到1.8W，x的最大变化量为________cm.

答案： 10@@20

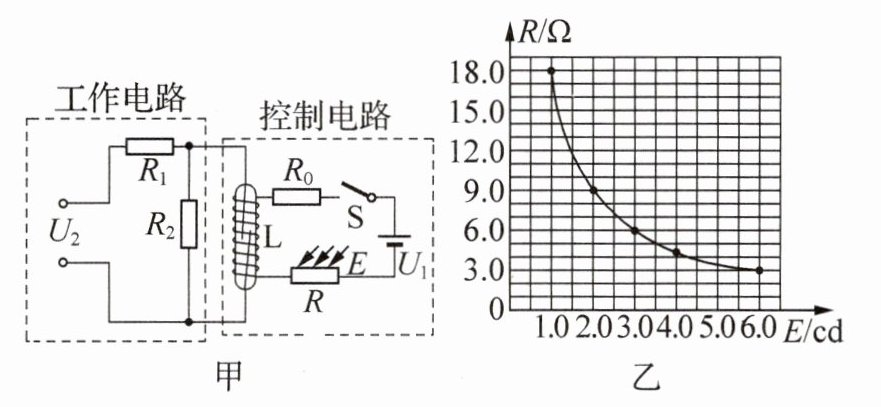

3. 自动控制电路在人工智能的发展领域中发挥着至关重要的作用，如图甲所示是由控制电路和工作电路组成的光控电路. 控制电路由光敏电阻R、磁控开关L、定值电阻R₀、电源U₁等组成，当线圈中的电流大于或等于15mA时，磁控开关L的磁性弹片相互吸合. 工作电路由工作电源U₂和发热电阻R₁、R₂组成. 已知：U₂ = 30V，R₁ = 10Ω，R₂ = 20Ω，光敏电阻R的阻值随照射在光敏电阻上的光强E（表示光照射强弱的物理量，单位是坎德拉，符号是cd）变化的关系如图乙所示，则：

（1）当控制电路中的电流从25mA变为10mA时，工作电路中的电流将________（选填“变大”或“变小”）.
（2）当控制电路中的电流小于15mA时，工作电路消耗的功率为________W.
（3）当控制电路中的电流等于10mA时，工作电路中R₁在5min内产生的热量为________J.
（4）若控制电路中线圈阻值Rₗ = 1Ω、R₀ = 190Ω、U₁ = 3V，那么照射在光敏电阻上的光强E≥________时，工作电路中消耗的电功率会高于30W.

答案： 变小@@30@@3000@@2.0cd
