《2025年亮点给力全优练霸九年级物理下册苏科版》

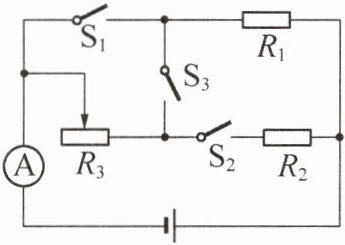

14. 如图所示，电源电压恒定，R₁、R₂是定值电阻，R₁ = 10 Ω，滑动变阻器R₃上标有“20 Ω 0.5 A”字样. 只闭合开关S₁，电流表的示数为0.9 A；再闭合开关S₂、S₃，电流表的示数变为1.5 A. 求：
（1）电源电压.
（2）开关S₁、S₂、S₃都闭合时，R₂在10 s内消耗的电能.
（3）只闭合开关S₃，移动滑动变阻器的滑片时，在1 min内R₁电功的变化范围.

答案： 9 V@@54 J@@54～150 J

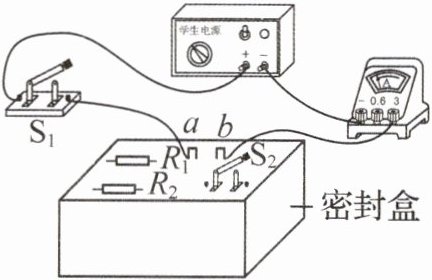

15. 新素养 科学探究 如图所示，一个密封盒的表面可见两个接线柱a和b、一个开关S₂、两个定值电阻R₁（标有“8 Ω”字样）和R₂（标识不清），盒内导线将它们连接起来. 小明想探究它们的连接方式，于是连接如图所示的电路（电源电压恒为6 V），做了两次实验，数据记录如表所示.

|实验次数|开关通断情况|电流表示数I/A|
|----|----|----|
|1|S₁闭合、S₂断开|0.6|
|2|S₁、S₂均闭合|3|
（1）第1次实验中两电阻的连接方式是________联，R₂的阻值是________Ω.
（2）第2次实验中，电流通过R₂时1 min内所做的功是________J.

答案： 串@@2@@1 080

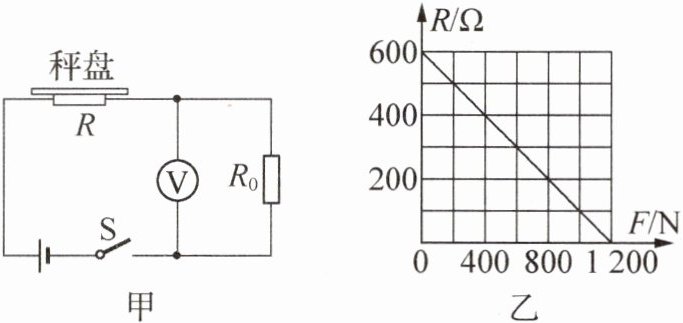

16. 如图甲是体重秤原理图，R₀为定值电阻，秤盘下方的电阻R为力敏电阻，其阻值随所受压力大小变化的关系图像如图乙所示. 已知电源电压为6 V保持不变，秤盘的重力忽略不计. 则：
（1）当秤盘为空时，R的阻值为多少？
（2）体重为600 N的小勇站在体重秤上时，电压表示数为2.4 V，则R₀的阻值为多少？
（3）若小敏站在体重秤上5 s内完成了称量体重的过程，这段时间内体重秤消耗的电能为0.3 J，则小敏的重力为多少？

答案： 600 Ω@@200 Ω@@400 N
