7. 如图为某电能表的表盘，小明利用该电能表检测一只标识为“220 V 10 W”的节能灯的额定功率. 他将该节能灯单独接入220 V的电路，设计了下列四种测量方案，你认为最可行的是 （ ）


A. 测量出电能表显示消耗1 kW·h电能所用的时间t
B. 测量出电能表显示消耗1 W电功率所用的时间t
C. 测量出1 min内电能表转盘转过的圈数n
D. 测量出电能表转盘转过1圈所用的时间t

答案： D

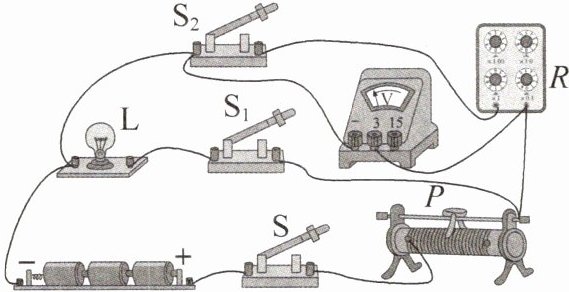

8. 用如图所示电路测量额定电压为2.5 V的小灯泡L的额定功率. 调节电阻箱R，使其阻值为4 Ω，闭合开关S、S₁，移动滑动变阻器的滑片P，使电压表示数为2.5 V；保持滑片P位置不变，闭合开关S₂，断开开关S₁，此时电压表示数为1.6 V；断开开关S，调节电阻箱R，使它的阻值为14 Ω，闭合开关S，此时电压表示数为2.8 V. 则小灯泡的额定功率为 （ ）

A. 1.0 W
B. 0.75 W
C. 0.625 W
D. 0.5 W

答案： C

9. 新素养 科学探究 在“测量小灯泡的功率”实验中，电源电压恒为6 V，小灯泡的额定电压为2.5 V（电阻约为10 Ω）.

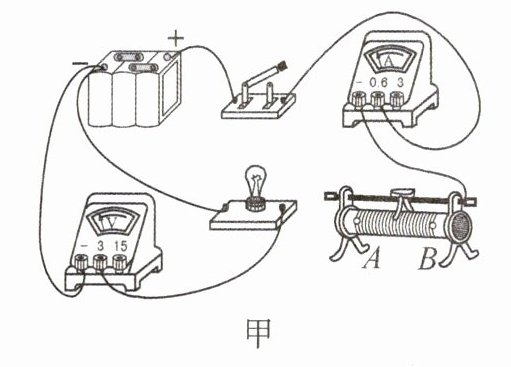

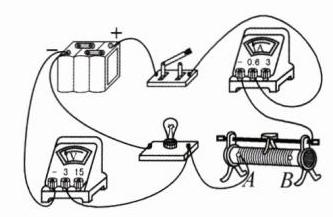

（1）请用笔画线代替导线将图甲的电路连接完整（要求滑动变阻器滑片向左移动时小灯泡变亮）.
（2）闭合开关前，应将滑片移到________（选填“A”或“B”）端.

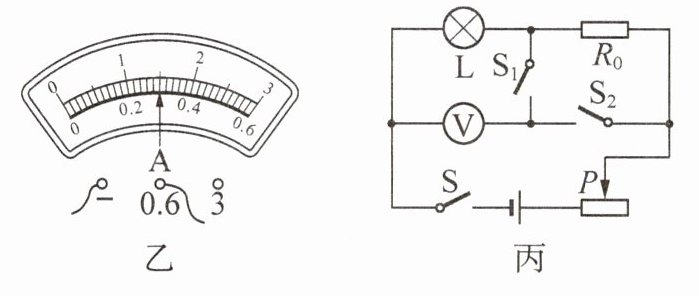

（3）闭合开关，移动滑片，使小灯泡正常发光，此时电流表的示数如图乙所示为________A，则小灯泡的额定功率为________W.
（4）由（3）中数据可知，实验中滑动变阻器接入电路的阻值不能小于________Ω（保留一位小数）.
（5）完成实验后，爱动脑筋的小明又设计了一种不用电流表测量小灯泡额定功率的方案，R₀为已知阻值的定值电阻，设计的电路图如图丙所示. 请将下列实验步骤补充完整：
① 检查电路无误后，闭合开关S和S₁，断开开关S₂，移动滑动变阻器滑片P，使电压表的示数为$U_{额}$ ；
② ________________________，保持滑动变阻器的滑片位置不动，读出电压表的示数为U₁；
③ 小灯泡额定功率的表达式：$P_{额}$ = ________（用$U_{额}$、U₁、R₀表示）.

答案：
@@
B@@0.3@@0.75@@11.7@@闭合开关S和$S_{2}$、断开开关$S_{1}$@@$\frac{(U_{1}-U_{额})U_{额}}{R_{0}}$
