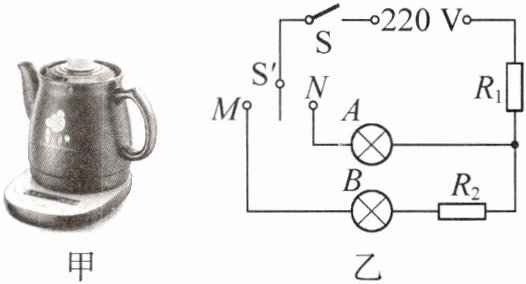

14. （2024·甘肃陇南三模）中医药是中华文化的瑰宝，在治疗方面具有不可替代的作用. 如图甲所示为小艺同学家的电中药壶，有“猛火”和“文火”两个挡位，工作电路简化为图乙所示，其中S′为挡位开关，R₁、R₂为定值电阻，A、B为阻值可忽略不计的指示灯. 当电中药壶处于猛火挡时，红灯亮；处于文火挡时，绿灯亮. 已知电中药壶额定电压为220V，猛火挡的额定功率为2420W，R₂ = 180Ω.

（1）判断A灯是红灯还是绿灯.
（2）求电中药壶文火挡的额定功率.
（3）暑假的一天晚上，小艺用电中药壶帮奶奶熬药，先用猛火挡加热6min至沸腾后，再用文火挡慢熬30min，共消耗电能0.3kW·h，由此计算电中药壶的实际电压.

答案： A灯是红灯@@242 W@@200 V

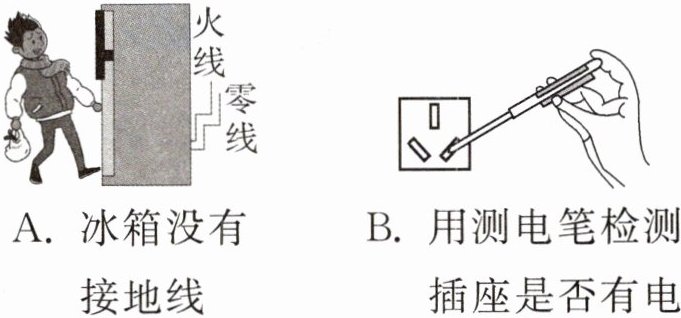

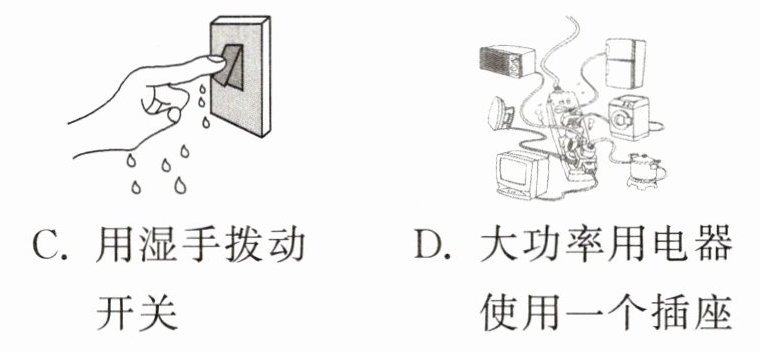

15. 电在给人们的生活带来便利的同时，也带来了安全隐患. 如图所示的做法中，符合安全用电要求的是 （ ）



A. 冰箱没有接地线
B. 用测电笔检测插座是否有电
C. 用湿手拨动开关
D. 大功率用电器使用一个插座

答案： B

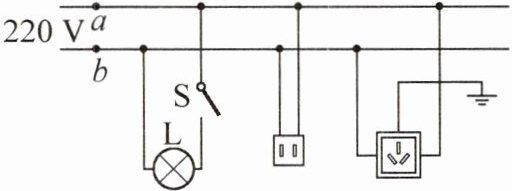

16. （2024·四川成都模拟）如图所示是某家庭电路的正确连接示意图. 现将洗衣机接入三孔插座，在安全用电原则下，下列说法正确的是 （ ）

A. a点所在的电源线是火线
B. 开关S可以与灯泡L互换位置
C. 空气开关只能安装在b点
D. 灯泡L与洗衣机是串联的

答案： A

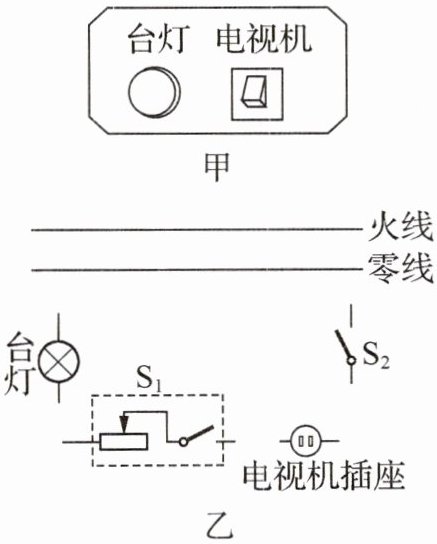

17. （2024·黑龙江哈尔滨三模）图甲是某宾馆床头柜上的开关示意图，图乙是其控制的电路，其中S₁为旋钮开关，单独控制台灯的通断和亮度；S₂为单独控制电视插座的开关. 请在图乙中将电路图连接完整，要求符合安全用电原则.

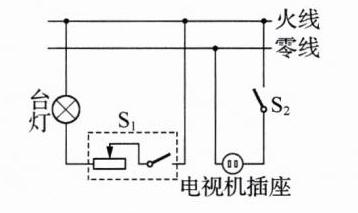

答案：
如图所示
