《2025年亮点给力全优练霸九年级物理下册苏科版》

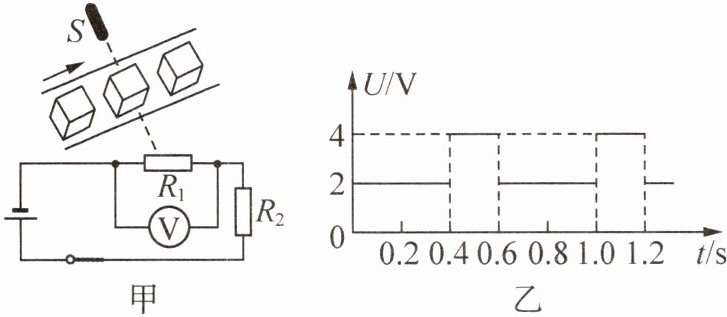

13. 如图甲是某生产流水线上均匀正方体产品的输送及计数装置示意图，其中S为激光源，R₁为光敏电阻（有光照射时，阻值较小；无光照射时，阻值较大），R₂ = 400 Ω. 水平传送带匀速前进，每当传送带上的产品通过S与R₁之间时，射向光敏电阻的光线会被产品挡住，电压表示数随时间变化的关系如图乙所示. 已知电源电压恒为6 V，则有光照射时光敏电阻R₁的阻值为________Ω，有光照射和无光照射时保护电阻R₂两端的电压之比为________，每小时通过S与R₁之间的产品数为________个，每小时电流通过R₂做的功为________J.

答案： 200@@$2:1$@@6 000@@108

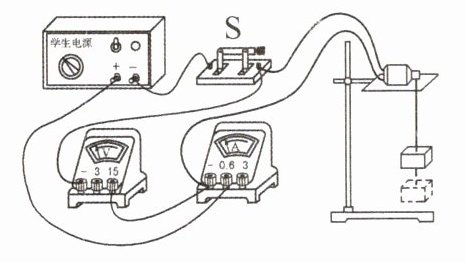

14. 新素养 科学探究 利用如图所示的实验装置探究电流做功多少与什么因素有关，实验数据记录如下表所示.

|实验次数|电流表示数I/A|电压表示数U/V|通电时间t/s|重物上升高度h/m|
| ---- | ---- | ---- | ---- | ---- |
|1|0.12|4|10|0.06|
|2|0.12|4|20|0.12|
|3|0.14|6|10|0.09|
|4|0.16|10|10|0.17|
（1）闭合开关后，电动机将重物提升的过程，是将________能转化为重物的机械能的过程.
（2）实验通过比较________来判断电流做功的多少，这种研究问题的方法是________.
（3）比较第1、2次实验，可以得出的结论是：电流做功的多少与________有关.
（4）比较第1、3、4次实验，可以得出的结论是：在通电时间一定时，电流与电压的乘积越大，电流通过电动机所做的功越________.

答案： 电@@重物上升的高度@@转换法@@通电时间@@多

15. 如图所示的电路中，电源电压为6 V，电阻R₀ = 10 Ω，电流表量程为0～0.6 A，电压表量程为0～3 V，滑动变阻器R上标有“20 Ω 0.5 A”字样. 闭合开关，求：
（1）当电路中电流最小时，2 min内电流通过电阻R₀做的功.
（2）当电路中电流最大时，2 min内整个电路消耗的电能.

答案： （1）48 J （2）216 J 解析：由电路图可知，$R_{0}$与$R$串联，电压表测$R_{0}$两端的电压，电流表测电路中的电流。（1）当$R$接入电路中的阻值最大时，电路的总电阻最大，电路的电流最小，最小电流$I_{min}=\frac{U}{R + R_{0}}=\frac{6 V}{20 Ω + 10 Ω}=0.2 A$，由$W = UIt = I^{2}Rt$可得，2 min内电流通过电阻$R_{0}$做的功$W_{0}=I_{min}^{2}R_{0}t=(0.2 A)^{2}×10 Ω×2×60 s = 48 J$。（2）当电压表的示数最大为$U_{0}=3 V$时，通过$R_{0}$的电流$I_{0}=\frac{U_{0}}{R_{0}}=\frac{3 V}{10 Ω}=0.3 A$，串联电路中电流处处相等，电流表量程为0～0.6 A，滑动变阻器允许通过的最大电流为0.5 A，为保证电路安全，电路的最大电流$I_{max}=I_{0}=0.3 A$，则2 min内整个电路消耗的电能$W = UI_{max}t = 6 V×0.3 A×2×60 s = 216 J$。
