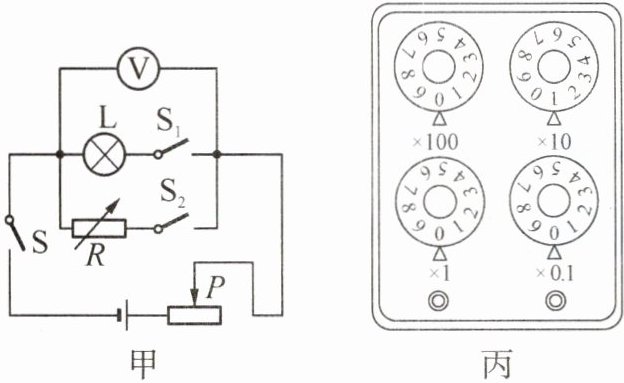

4. 新素养 科学思维 利用如图甲所示的电路测量小灯泡的电功率，所用器材：额定电压U＜sub＞额＜/sub＞为2.5 V的小灯泡、电压恒定为3 V的电源、电压表、滑动变阻器（20 Ω 2 A）、电阻箱（最大阻值为999.9 Ω）、开关和导线若干.

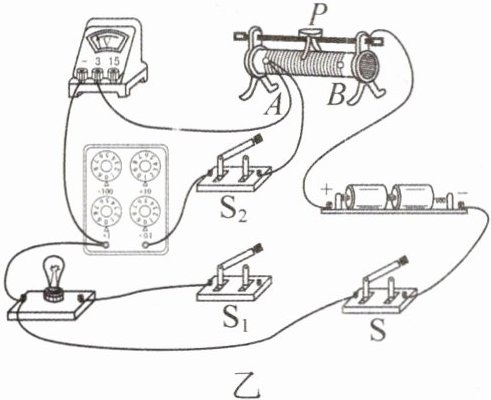

（1）用笔画线代替导线，将图乙中的实物图按照图甲所示的电路图连接完整.

（2）小华测小灯泡额定功率的操作如下：
① 只闭合开关S、S₁，调节滑动变阻器后，发现电压表的示数为2 V，要使小灯泡正常发光，则要将滑动变阻器的滑片P向________（选填“A”或“B”）端移动，使电压表的示数为________V；
② 只闭合开关S、$S_{2}$，保持滑片P不动，调节电阻箱，使电压表的示数为2.5 V，此时电阻箱示数如图丙所示.
由此可知，该小灯泡的额定功率为________W.
（3）小明测小灯泡额定功率的操作如下：
① 只闭合开关S、S₁，移动滑片P，使电压表的示数为2.5 V；
② 只闭合开关S、$S_{2}$，保持滑片P不动，调节电阻箱，使电压表的示数为2 V，此时电阻箱示数为$R_{箱}$.
由此可知，该小灯泡的额定功率为________（用$U_{额}$、$R_{箱}$表示）.

答案：

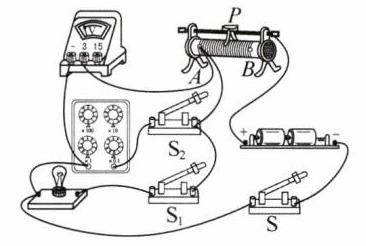

如图所示
@@A@@2.5@@0.625@@$\frac{2U_{额}(3\ V - U_{额})}{R_{箱}}$
