《2025年亮点给力全优练霸九年级物理下册苏科版》

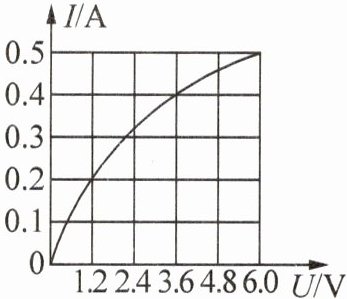

1. 如图是灯泡 L 的 $I - U$ 图像. 结合图像分析，下列说法正确的是 （ ）

A. 通过灯泡 L 的电流与其两端的电压成正比
B. 当通过灯泡 L 的电流为 0.3 A 时，其实际功率为 0.72 W
C. 若将两个完全相同的灯泡 L 串联在 2.4 V 的电源两端，电路的总功率为 0.24 W
D. 若将灯泡 L 和 18 Ω 的定值电阻并联在 3.6 V 的电源两端，电路的总电阻为 6 Ω

答案： D

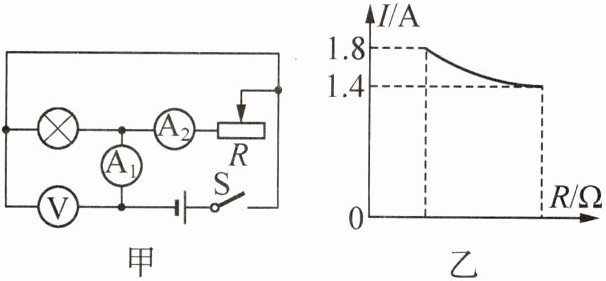

2. （2024·湖北武汉模拟）如图甲所示的电路，电源电压保持不变，电流表 $A_1$ 的量程为 0～3 A，$A_2$ 的量程为 0～0.6 A，闭合开关 S，电压表 V 的示数为 12 V，小灯泡正常发光. 在电路安全的情况下最大范围调节滑动变阻器 R 的滑片，电流表 $A_1$ 的示数与 R 连入电路的阻值的关系图像如图乙所示. 则小灯泡的额定功率为________W，滑动变阻器 R 的最大阻值为________Ω.

答案： 14.4@@60

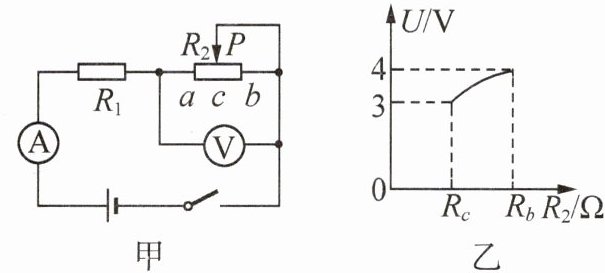

3. 如图甲电路中，电源电压恒定不变，$R_1$ 为定值电阻. $a$、$b$ 为滑动变阻器 $R_2$ 的两个端点，$c$ 为中点. 滑片 P 从中点 $c$ 滑到最右端 $b$ 的过程中，$R_1$ 的功率变化了 0.5 W，电压表的示数 $U$ 随 $R_2$ 变化的图像如图乙. 则滑片在中点 $c$ 时与右端 $b$ 时的电流表示数之比 $I_c∶I_b =$________. 在上述变化过程中，电路总功率变化了________W.

答案： 3∶2@@0.6

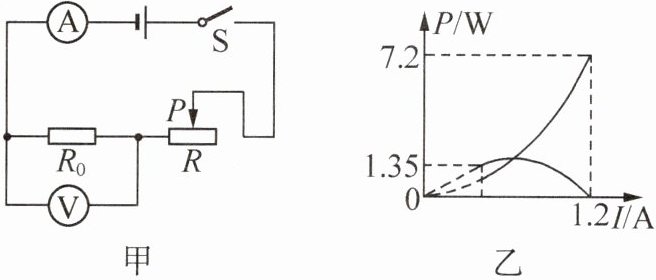

4. 小明利用如图甲所示的电路探究电路中不同物理量之间的关系. 将滑动变阻器的滑片从一端滑至另一端，根据测量与计算，绘制了定值电阻 $R_0$ 与滑动变阻器 R 的电功率与电流的关系图像，如图乙所示，下列说法正确的是 （ ）

A. 电源电压是 5 V
B. 电阻 $R_0$ 的阻值是 6 Ω
C. 电路中最小电流是 0.3 A
D. 滑动变阻器的最大阻值是 20 Ω

答案： C

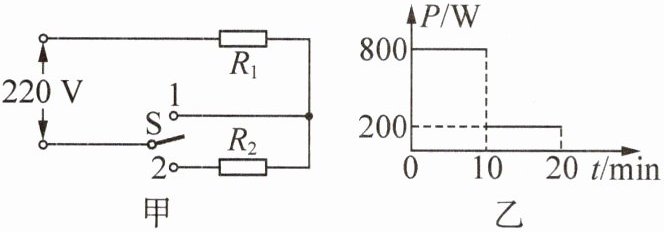

5. （2024·山东烟台模拟）某型号电饭锅有加热和保温两种功能. 图甲所示是其内部工作电路原理图，其中 $R_1$、$R_2$ 为加热电阻，阻值不变；图乙是该电饭锅正常工作时功率与时间的关系图像. 则当开关 S 接触点________（选填“1”或“2”）时，电饭锅处于加热状态；由图像可知，$R_1$ 与 $R_2$ 的阻值之比为________；该电饭锅保温状态下 10 min 消耗的电能是________J.

答案： 1@@1∶3@@1.2×10⁵
