《2025年亮点给力全优练霸九年级物理下册苏科版》

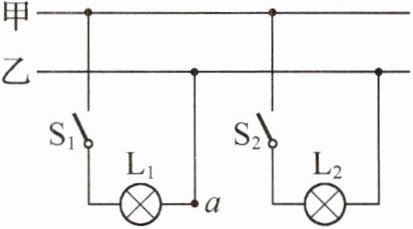

7.（2023·辽宁营口）家庭电路的部分电路图如图所示（电路连接正确）. 根据电路图可以判断甲、乙两根进户线中________是火线. 只闭合开关S₁，灯L₁正常发光，此时用测电笔接触a点，测电笔的氖管________（选填“发光”或“不发光”）；再闭合开关S₂，灯L₁马上熄灭，则故障原因可能是灯L₂发生________（选填“短路”或“断路”）.

答案： 甲@@不发光@@短路

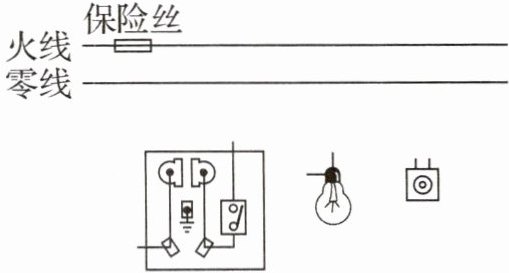

8.（2024·吉林松原模拟）如图，用笔画线代替导线，将带有开关的五孔插座及灯泡、控制灯泡的开关正确接入家庭电路中.

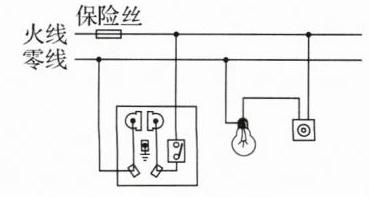

答案：
如图所示

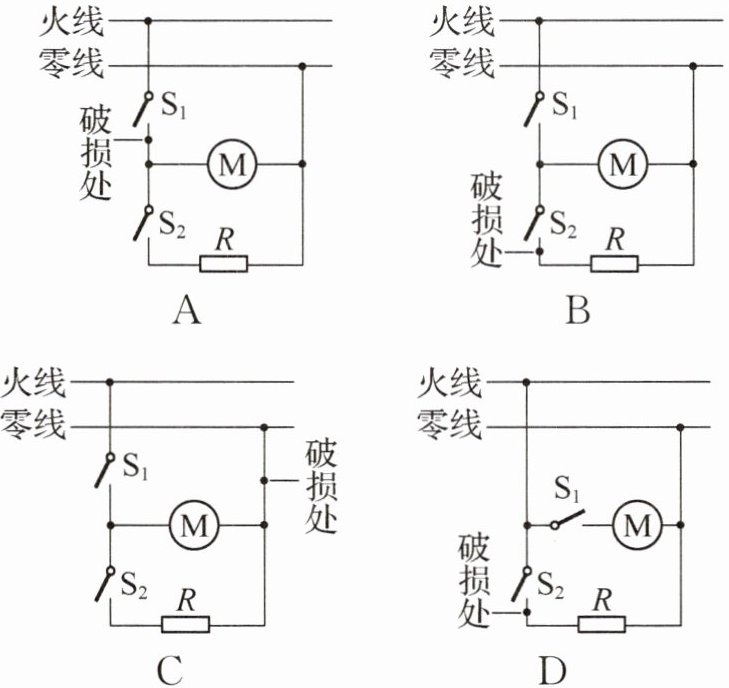

9. 新素养 科学思维 小林家卫生间的铝合金吊顶因与导线绝缘皮破损处接触而漏电，维修工人用测电笔接触吊顶检查时发现：只闭合开关S₁，电动机M正常工作，吹冷风，测电笔氖管不发光；同时闭合开关S₁、S₂，电动机M和电热丝R都能正常工作，吹热风，测电笔氖管发光；只闭合开关S₂，电动机M和电热丝R均不工作，测电笔氖管不发光. 下列图中，关于电路连接方式以及铝合金吊顶接触的导线破损处的描述最合理的是（ ）

A. 火线 零线 破损处 S₁ M S₂ R
B. 火线 零线 破损处 S₁ M S₂ R
C. 火线 零线 破损处 S₁ M S₂ R
D. 火线 零线 破损处 S₁ M S₂ R

答案： B

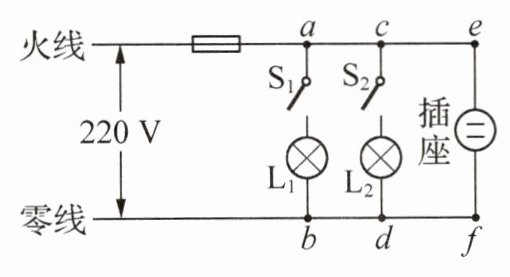

10.（2024·安徽合肥模拟）如图所示的电路是家庭电路的一部分，某同学发现：① 闭合开关S₁，灯L₁亮；② 再闭合开关S₂，灯L₁亮，灯L₂不亮；③ 用测电笔测a、b、c、d、e、f六个接线点，测电笔的氖管只在b点不发光. 若电路中只有一处故障，将灯L₁和灯L₂取下互换位置后，L₂灯________（选填“会”或“不会”）发光；插座上再接入一个用电器，________（选填“能”或“不能”）正常工作.

答案： 会@@不能
