6. (2024·江苏无锡市第一中学段考)在“探究影响感应电流的产生条件”实验中,如图所示,线圈 A 通过变阻器和开关连接到电源上,线圈 B 的两端连到灵敏电流计上,把线圈 A 装在线圈 B 的里面,开关闭合的瞬间,发现灵敏电流计指针向右偏转,能使灵敏电流计指针向右偏转的其他实验操作是(

A.拔出线圈 A
B.迅速向左移动滑动变阻器的滑片
C.断开开关
D.在线圈 A 中插入铁芯
D
)A.拔出线圈 A
B.迅速向左移动滑动变阻器的滑片
C.断开开关
D.在线圈 A 中插入铁芯
答案:
6.D 解析:开关闭合的瞬间,穿过线圈B 的磁通量增加,发现电流计指针向右偏转。拔出线圈A,穿过线圈B 的磁通量减少,则电流计指针向左偏转,选项A 错误;迅速向左移动滑动变阻器的滑片,滑动变阻器接入电路阻值增大,线圈A 中的电流减小,穿过线圈B 的磁通量减少,则电流计指针向左偏转,选项B 错误;断开开关,线圈A 中的电流变为0,穿过线圈B 的磁通量减少,则电流计指针向左偏转,选项C 错误;在线圈A 中插入铁芯,穿过线圈B 的磁通量增加,则电流计指针向右偏转,选项D 正确。
7. (2024·广东深圳期中)某实验小组做“探究影响感应电流方向的因素”实验的装置如图所示。

(1)闭合开关的瞬间,发现电流计 G 指针向左偏转。电路稳定后,将线圈 A 快速从线圈 B 中抽出,电流计指针将向
(2)实验准备过程中,除了查清流入电流计的电流方向与指针偏转方向之间的关系之外,还应查清线圈
(3)将电源的正负极性对调,电路其他部分不变,再次闭合开关的瞬间,发现电流计 G 指针将向
(1)闭合开关的瞬间,发现电流计 G 指针向左偏转。电路稳定后,将线圈 A 快速从线圈 B 中抽出,电流计指针将向
右
偏转。将图中滑动变阻器的可动触头向右侧移动,电流计指针将向 左
偏转。(选填“左”或“右”)(2)实验准备过程中,除了查清流入电流计的电流方向与指针偏转方向之间的关系之外,还应查清线圈
A 和 B
(选填“A”“B”或“A 和 B”)中导线的绕制方向。(3)将电源的正负极性对调,电路其他部分不变,再次闭合开关的瞬间,发现电流计 G 指针将向
右
(选填“左”或“右”)偏转。
答案:
7.
(1)右 左
(2)A 和B
(3)右 解析:
(1)闭合开关的瞬间,此时穿过线圈B 的磁通量增加,发现电流计G 指针向左偏转。电路稳定后,将线圈A 快速从线圈B 中抽出,此时穿过线圈B 的磁通量减少,电流计指针将向右偏转;将图中滑动变阻器的可动触头向右侧移动,滑动变阻器接入电路的阻值减小,线圈A 中的电流增大,穿过线圈B 的磁通量增加,电流计指针将向左偏转。
(2)实验准备过程中,除了查清流入电流计的电流方向与指针偏转方向之间的关系之外,需要知道线圈B 中的电流方向,则需要知道穿过线圈B 的磁通量方向,所以需要知道线圈A 中的电流方向,故还应查清线圈A 和B 中导线的绕制方向。
(3)将电源的正负极性对调,电路其他部分不变,再次闭合开关的瞬间,则通过线圈A 的电流反向,则磁感线反向穿过线圈B,线圈B 产生的感应电流反向,发现电流计G 指针将向右偏转。
(1)右 左
(2)A 和B
(3)右 解析:
(1)闭合开关的瞬间,此时穿过线圈B 的磁通量增加,发现电流计G 指针向左偏转。电路稳定后,将线圈A 快速从线圈B 中抽出,此时穿过线圈B 的磁通量减少,电流计指针将向右偏转;将图中滑动变阻器的可动触头向右侧移动,滑动变阻器接入电路的阻值减小,线圈A 中的电流增大,穿过线圈B 的磁通量增加,电流计指针将向左偏转。
(2)实验准备过程中,除了查清流入电流计的电流方向与指针偏转方向之间的关系之外,需要知道线圈B 中的电流方向,则需要知道穿过线圈B 的磁通量方向,所以需要知道线圈A 中的电流方向,故还应查清线圈A 和B 中导线的绕制方向。
(3)将电源的正负极性对调,电路其他部分不变,再次闭合开关的瞬间,则通过线圈A 的电流反向,则磁感线反向穿过线圈B,线圈B 产生的感应电流反向,发现电流计G 指针将向右偏转。

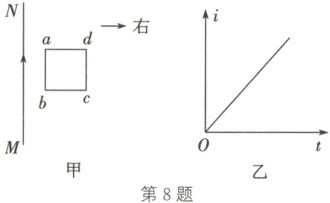

8. 如图甲所示,在光滑水平桌面上固定有一根长直通电导线 MN 和正方形金属线框 abcd,线框的 ab 边与导线平行。规定从 M 到 N 为电流的正方向,导线中的电流 i 随时间 t 的变化如图乙所示。关于线框中感应电流的方向及线框所受安培力的方向,下列判断正确的是(

A.电流方向为 a→d→c→b→a,安培力方向水平向左
B.电流方向为 a→d→c→b→a,安培力方向水平向右
C.电流方向为 a→b→c→d→a,安培力方向水平向左
D.电流方向为 a→b→c→d→a,安培力方向水平向右
D
)A.电流方向为 a→d→c→b→a,安培力方向水平向左
B.电流方向为 a→d→c→b→a,安培力方向水平向右
C.电流方向为 a→b→c→d→a,安培力方向水平向左
D.电流方向为 a→b→c→d→a,安培力方向水平向右
答案:
8.D 解析:导线中电流增加,则穿过线框的磁通量向里增加,根据楞次定律可知,线框中的感应电流方向为a→b→c→d→a;根据左手定则,ab 边受安培力向右,cd 边受安培力向左,ab 边受的安培力大于cd 边受的安培力,可知线框所受安培力的方向水平向右,选项D 正确。

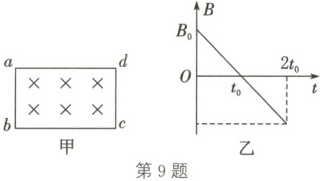

9. (2025·陕西渭南期末)如图甲所示,有一闭合线圈,磁场方向垂直于线圈平面向里(为正方向),当磁感应强度随时间按如图乙所示规律变化,则在 0~2t₀ 时间内,线圈中感应电流的方向为(

A.一直顺时针
B.一直逆时针
C.先顺时针后逆时针
D.先逆时针后顺时针
A
)A.一直顺时针
B.一直逆时针
C.先顺时针后逆时针
D.先逆时针后顺时针
答案:
9.A 解析:在0~t₀时间内,穿过线圈的磁通量向里减小,根据楞次定律可知,线圈中感应电流的方向为顺时针方向;在t₀~2t₀时间内,穿过线圈的磁通量向外增加,根据楞次定律可知,线圈中感应电流的方向为顺时针方向,选项A 正确。
