《2025年通成学典课时作业本高中物理选择性必修第二册人教版》

7. (2024·福建泉州期中)如图，$a$、$b$、$c$为三根相互平行，与纸面垂直的固定长直导线，两两等距，导线中通有大小相等的电流，方向如图所示。$O$点与$a$、$b$、$c$的距离相等，已知每根导线在$O$点的磁感应强度大小均为$B_0$。一电子以速度$v$从$O$点沿垂直于纸面方向向外运动，它所受洛伦兹力的大小和方向正确的是
(C)

A.$0$
B.$\sqrt{2}eB_0v$，方向平行于纸面沿$Oa$
C.$2eB_0v$，方向平行于纸面并垂直于$bc$
D.$2eB_0v$，方向平行于纸面沿$Ob$

答案： 7. C 解析：导线$a$与导线$b$在$O$点产生的磁场方向竖直向上，大小为$\sqrt{3}B_0$，导线$c$在$O$点产生的磁场方向水平向左，大小为$B_0$，则三根导线在$O$点产生的磁感应强度大小为$B = \sqrt{(\sqrt{3}B_0)^2 + B_0^2} = 2B_0$，一电子以速度$v$从$O$点沿垂直于纸面方向向外运动。它所受洛伦兹力的大小$F = 2eB_0v$，由左手定则得，洛伦兹力的方向平行于纸面并垂直于$bc$，选项C正确。

8. 生产生活(2024·安徽滁州段考)如图为电视机显像管的偏转线圈示意图，线圈中心$O$处的黑点表示电子枪射出的电子，它的方向垂直纸面向外。当偏转线圈中的电流方向如图所示时，电子束应
(C)

A.向左偏转
B.向上偏转
C.向下偏转
D.不偏转

答案：
8. C 解析：根据右手螺旋定则判断上下两个线圈的N极均在左边，S极均在右边，即铁芯中间处的磁场方向是水平向右的。根据左手定则判定，由里向外射出的电子流受到的洛伦兹力向下，如图所示，故电子束向下偏转，选项C正确。

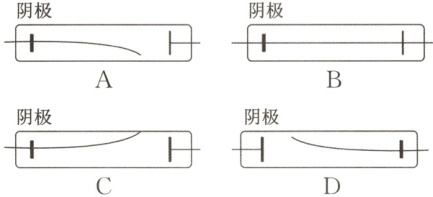

9. (2024·江西抚州一模)如图所示，在阴极射线管两端加上高电压，管中将产生电子流，方向由左向右，形成阴极射线。若在该阴极射线管的正上方放置一根通有自左向右方向电流的直导线，导线与阴极射线管平行，则阴极射线偏转的轨迹为

(A)
阴极

A.阴极
B.阴极
C.阴极
D.阴极

答案： 9. A 解析：在阴极射线管上方放置通电导线后，根据右手螺旋定则可知，阴极射线处于垂直纸面向里的磁场中，根据左手定则可判断，电子从阴极射出后，受到洛伦兹力方向向下，电子束向下偏转，选项A正确。

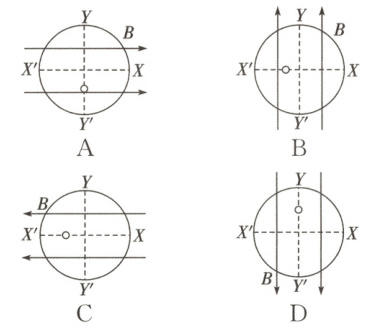

10. (2024·江苏镇江期中)如图所示，在探究洛伦兹力方向实验中，阴极射线管电子枪发出的电子打在荧光屏正中央形成一个亮斑。通过匀强磁场改变荧光屏上亮斑的位置，来判断洛伦兹力的方向，从正前方观察，下列磁场方向和对应亮斑的位置正确的是(A)

答案： 10. A 解析：根据左手定则，可知施加沿$X'X$方向的磁场，电子受到沿$YY'$方向的洛伦兹力，选项A正确；根据左手定则，可知施加沿$Y'Y$方向的磁场，电子受到沿$X'X$方向的洛伦兹力，选项B错误；根据左手定则，可知施加沿$XX'$方向的磁场，电子受到沿$Y'Y$方向的洛伦兹力，选项C错误；根据左手定则，可知施加沿$YY'$方向的磁场，电子受到沿$XX'$方向的洛伦兹力，选项D错误。

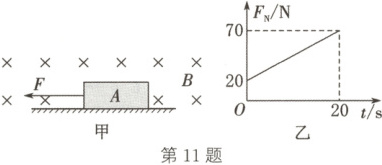

11. (2025·河北保定段考)如图甲所示，粗糙绝缘水平面上方足够大空间内存在磁感应强度大小$B = 1\ T$、方向垂直纸面向里的匀强磁场，带电物块$A$静置于水平面上，其所带电荷量$q = 0.1\ C$。$t = 0$时，水平力$F$作用在物块$A$上，物块$A$由静止开始运动，其对水平面的压力$F_ N$随时间$t$变化的图像如图乙所示，重力加速度$g$取$10\ m/s^2$，则下列说法正确的是
(A)


A.物块$A$的质量为$2\ kg$
B.物块$A$带负电
C.水平力$F$保持不变
D.物块$A$的加速度越来越大

答案： 11. A 解析：$t = 0$时刻压力为$20\ N$，根据此时压力大小等于重力，解得$m = 2\ kg$，选项A正确；物块向左运动，压力增大，说明洛伦兹力向下，根据左手定则可知物块带正电，选项B错误；图中压力随时间均匀变化，根据牛顿第三定律可知，物块A对水平面的压力大小为$F_N = F_N' = mg + qvB = mg + qBat$，可知加速度恒定；水平方向有$F - \mu F_N' = ma$，解得$F = \mu(mg + qBat) + ma$，水平力$F$增大，选项CD错误。
