《2025年通成学典课时作业本八年级物理上册人教版山西专版》

1. 如图所示，两条光线会聚于主光轴$MN$上的$b$点，在虚线框内放入透镜甲后光线将会聚于$c$点；放入透镜乙后，光线将会聚于$a$点，则甲是凹透镜，乙是凸透镜。

答案： 1.凹 凸

2. 为测量某凸透镜焦距，小芳先在纸上画一个小于透镜大小的圆环，如图所示，将凸透镜正对太阳光，其下方距透镜$10 cm$处的白纸上的光斑恰好与圆环重合，该现象表明凸透镜对光有会聚作用；当将该透镜靠近白纸垂直移动$4 cm$时，此时白纸上的光斑再次与圆环重合，此过程中光斑的大小先变小后变大(填“先变小后变大”或“先变大后变小”)，通过计算可以得到该凸透镜的焦距为8$cm$。

答案： 2.会聚 先变小后变大 8

3. 请在图中完成光路图。

答案：
3.如图所示

4. 在图中画出与之对应的入射光线和折射光线。

答案：
4.如图所示

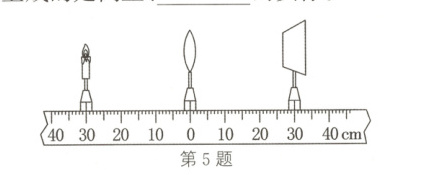

5. (2024·镇江)在探究凸透镜成像规律的实验中，应调节烛焰和光屏中心位于凸透镜的主光轴上。已知凸透镜焦距为$10 cm$，各元件初位置如图所示，要使光屏上成清晰的像：若移动光屏，应将光屏向左(填“左”或“右”)移动；若透镜向左移动，最终光屏上成的是倒立、放大的实像。

答案： 5.主光轴 左 放大

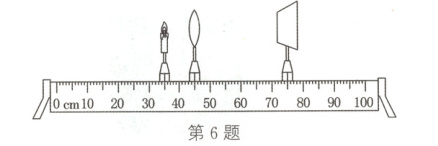

6. (2024·无锡)用焦距为$10 cm$的凸透镜探究凸透镜成像的规律，将点燃的蜡烛、凸透镜、光屏置于光具座上如图所示的位置，下列说法中正确的是(D)

A.只向左移动光屏至适当位置，光屏上能呈现烛焰缩小的像
B.只向右移动光屏至适当位置，光屏上能呈现烛焰放大的像
C.只向右移动蜡烛至适当位置，光屏上能呈现烛焰放大的像
D.只移动凸透镜至适当位置，光屏上能呈现烛焰等大的像

答案： D

7. (2023·绥化)如图所示，小明通过焦距为$15 cm$的凸透镜观察到邮票正立、放大的像。下列说法正确的是(C)

A.通过凸透镜观察到的像是实像
B.邮票到凸透镜的距离等于$15 cm$
C.邮票到凸透镜的距离小于$15 cm$
D.邮票到凸透镜的距离大于$30 cm$

答案： 7.C

8. 某班同学利用手电筒、胶片、凸透镜在教室白墙上呈现了主题班会的背景图。如图是经调节后，在墙上出现清晰画面时的情景。下列说法正确的是(C)

A.墙上所成的像是正立、放大的虚像
B.该装置与照相机的成像原理相同
C.贴有胶片的手电筒靠近透镜，像会变大
D.该透镜可以用来矫正近视眼

答案： 8.C
