《2025年通成学典课时作业本八年级物理上册人教版山西专版》

4. （2023·广安）如图所示，一束光从水里斜射入空气中，请在图中画出反射光线和大致的折射光线。

答案：
4.如图所示

5. (2023·太原小店段考)如图所示，光在玻璃和空气的界面(AB或CD)同时发生了反射和折射，以下说法正确的是(C)

A.入射角为60°，界面右侧是空气
B.折射角为45°，界面右侧是玻璃
C.入射角为30°，界面左侧是玻璃
D.入射角为30°，界面右侧是玻璃

答案： 5.C

6. 如图所示，游泳池中的水面下方的光源S发出的一束光线经水面反射后在池底产生光斑P₁，折射光线在天花板上产生光斑P₂。若水面下降一小段距离，则(D)

A.反射角增大
B.折射角增大
C.光斑P₁右移
D.光斑P₂右移

答案： 6.D

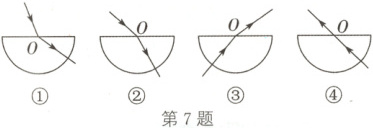

7. 如图是光从空气射入半圆形玻璃砖，再由玻璃砖射入空气的光路图，O点是半圆形玻璃砖的圆心。下列光路图正确的是(D)

A.①③
B.②④
C.①④
D.②③

答案： 7.D

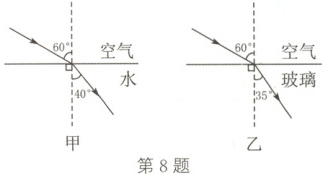

8. 小明探究“光的折射规律”时，做了两个实验，如图所示。对比甲、乙两图，你有什么发现？在入射角相同时，不同介质中的折射角不同。根据这两幅图，请你提出一个有探究价值的问题：影响折射角大小的因素是什么？

答案： 8.在入射角相同时，不同介质中的折射角不同　影响折射角大小的因素是什么

9. 一束光射向一块玻璃砖（如图），并穿过玻璃砖，请你画出这束光进入玻璃砖和离开玻璃砖后的光线。

答案：
9.如图所示

10. 将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，如图所示，请画出这束光线在水中传播至最后射出水面的光路图。

答案：
10.如图所示

11. 如图所示为某同学利用光具盘探究光从空气斜射入玻璃中时的光路，经过多次实验并记录了如表所示的数据。

(1)实验中，光具盘除了能读出入射角和折射角大小外，还具有显示光路的作用。
（2）分析表格中的数据，你能得出结论：______（写出一条即可）。
(3)根据表格中的数据还可以判断：当光以35°的入射角从空气射入玻璃中时，其折射角小于(填“大于”“小于”或“等于”)30°。
(4)当光以30°的入射角从玻璃射入空气中时，其折射角是45°。

答案： 11.
(1)显示光路　
(2)当光从空气斜射入玻璃中时，折射角小于入射角(合理即可)　
(3)小于
(4)45°
