2. 某同学做“探究凸透镜成像的规律”实验时，所用凸透镜的焦距为$f$，保持凸透镜位置不变，如图所示，先后使烛焰位于$a$、$b$、$c$、$d$四点，并分别调整光屏的位置。关于$a$、$b$、$c$、$d$四点的成像情况，他归纳出下列说法，其中错误的是(D)

A.烛焰位于$a$点时，屏上出现倒立、缩小的像
B.烛焰位于$b$点时，屏上出现倒立、等大的像
C.烛焰位于$c$点时，屏上出现倒立、放大的像
D.烛焰位于$d$点时，屏上出现正立、放大的像

答案： 2. D

3. (2023·包头改编)物理课上，同学们用凸透镜观察周围的物体，透过凸透镜不能看到的像是(B)

A.正立、放大的像
B.正立、缩小的像
C.倒立、放大的像
D.倒立、缩小的像

答案： 3. B

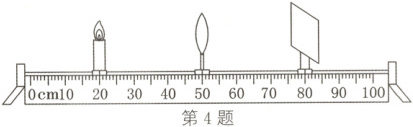

4. (2024·合肥模拟)如图所示，烛焰在光屏上刚好成清晰的像。透镜不动，将蜡烛移至$30$cm刻度处后再移动光屏，在光屏上能观察到(B)

A.倒立、缩小的实像
B.倒立、放大的实像
C.正立、放大的虚像
D.大小变化的光斑

答案： 4. B

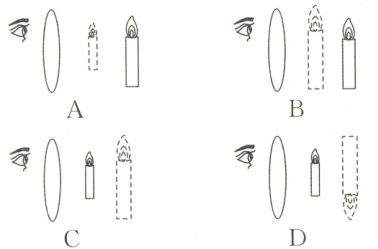

5. (2024·宿迁宿城校级一模)在探究凸透镜成像规律实验中，当烛焰位于距离凸透镜一倍焦距内时，人眼观察到烛焰成像的情形是下列选项中的(C)

答案： 5. C

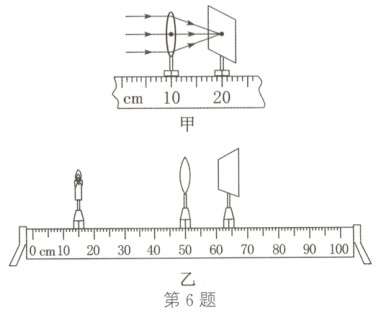

6. (2024·龙东地区改编)如图所示为物理兴趣小组探究“凸透镜成像规律”的实验装置。
(1) 首先调整烛焰、凸透镜、光屏三者的中心在同一高度，目的是使像成在光屏中央。
(2) 如图甲，让平行光正对凸透镜照射，光屏上出现一个最小、最亮的光斑，则凸透镜的焦距$f=$10.0cm。
(3) 当蜡烛、凸透镜、光屏在光具座上的位置如图乙所示时，光屏上成清晰的像，利用此时凸透镜成像的特点制成的光学仪器是照相机(填“照相机”“放大镜”或“投影仪”)。若实验过程中挡住凸透镜的一半，则像的完整程度不会(填“会”或“不会”)受影响。
(4) 将蜡烛移到$35$cm处，若想在光屏上得到清晰的像，应将光屏向右(填“左”或“右”)移动，此时能成一个倒立、放大的实像。

答案： 6.
(1) 使像成在光屏中央
(2) 10.0
(3) 照相机 不会
(4) 右 倒立 放大
