1. 如图是两根标杆及它们在灯光下的影子，请在图中画出光源的位置（用点$P$表示）。

答案：
第1题

2. （2023·郴州）“井底之蛙”这个成语大家都很熟悉，图中$M$点表示青蛙。请根据光的直线传播知识画图说明为什么“坐井观天，所见甚小”。（必须标出光的传播方向）

答案：
第2题

3. （2024·运城盐湖校级期中）用光线模型能很好解释光传播的一些现象。小明和同学用两个硬纸筒探究小孔成像，如图所示。请你借助光线模型在图中作出蜡烛（箭头）$AB$在屏上所成的像$A'B'$（要求标出$A'B'$）。

答案：
第3题

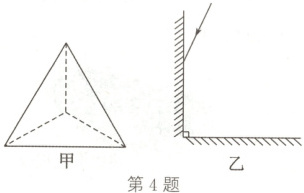

4. （2024·泸州）如图甲是随嫦娥六号一起发射的角反射器的示意图，其三个反射面相互垂直，其中两个反射面如图乙所示，一束光只在这两个反射面发生了反射，请在图乙中画出这束光反射的光路图（保留作图痕迹）。

答案：
第4题

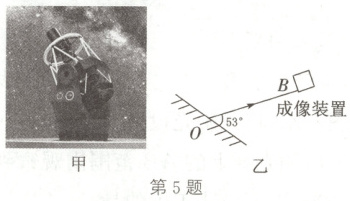

5. （新情境·科技民生）（2024·太原小店校级段考）2023年9月17日，我国墨子巡天望远镜正式启用，它是北半球巡天能力最强的光学时域望远镜，如图甲所示。一束星光入射到望远镜，经主镜反射后到达成像装置，如图乙所示，$OB$是反射光线，请画出其入射光线$AO$并标出入射角大小（保留作图痕迹）。

答案：
第5题 成像装置

6. （2024·太原迎泽校级三模）小明制作了一个正午时间提醒器，他在窗台上的$M$点放置一面镜子，正午时刻，阳光便可以通过镜子照亮屋内墙上的$A$点。请你在如图所示的简化图中的$M$点画出平面镜的位置。

答案：
第6题

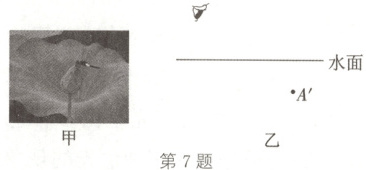

7. （2023·山西）古诗词是中华文化的瑰宝，“小荷才露尖尖角，早有蜻蜓立上头”描述的画面如图甲所示。请在图乙中画出光从蜻蜓经水面反射后进入人眼的光路图，其中$A'$点表示水中“蜻蜓”的位置。

答案：
第7题

8. 已知点光源$S$和它发出的光经平面镜反射后的两条反射光线，如图所示，请在图中画出平面镜的位置并完成光路图（保留作图痕迹）。

答案：
第8题
