《2025年通成学典课时作业本八年级物理上册人教版山西专版》

15. (新情境·科技民生)(2024·太原一模)光刻机工作原理如图所示，当紫外线通过掩膜、缩图透镜时，可将绘制在掩膜上的电路图投射到涂有光刻胶薄膜的硅片上，从而制造出集成电路。下列说法正确的是(B)

A.缩图透镜相当于一个凹透镜
B.掩膜位于缩图透镜的$2$倍焦距之外
C.薄膜上所成的像为正立、缩小的实像
D.若掩膜、硅片同时靠近缩图透镜，所成的像变大

答案： 15.B

16. (2023·牡丹江)关于近视眼的成因及矫正，说法正确的是(D)

A.晶状体太厚，折光能力太弱，像成在视网膜的后方
B.晶状体太薄，折光能力太强，像成在视网膜的前方
C.戴凸透镜制成的眼镜矫正
D.戴凹透镜制成的眼镜矫正

答案： 16.D

17. (2024·太原迎泽校级段考)为了防止森林火灾，在森林里不允许随意丢弃透明的饮料瓶，这是由于雨水进入饮料瓶后相当于一个凸透镜(填一透镜名称)，它对太阳光的会聚作用可能导致森林火灾。

答案： 17.凸透镜 会聚

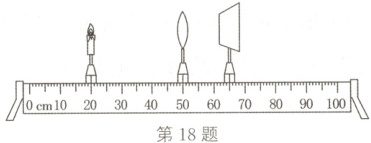

18. (2024·新疆)在“探究凸透镜成像规律”的实验中，用如图所示的实验器材进行实验，若凸透镜的焦距为$10 cm$，将蜡烛放在距离凸透镜15(填“$5$”或“$15$”)$cm$位置时，移动光屏，可以在光屏上呈现清晰的放大(填“放大”或“缩小”)的像。若使光屏上能呈现清晰的等大的像，则选用的凸透镜的焦距最大为25$cm$。

答案： 18.15 放大 25

19. （2023·上海）放大镜是生活中常见的凸透镜。
(1)成虚像时，物距和像距的大小关系为物距小于像距。
(2)成虚像时，物距越大，像距越大，像越大。
（3）物体在物距为$u_1$时成虚像，物体在物距为$u_2$时成实像，请比较$u_1$、$u_2$的大小关系并说明理由：______。

答案： 19.
(1)物距小于像距
(2)大
(3)u1＜u2；凸透镜成虚像时，物距小于焦距，凸透镜成实像时，物距大于焦距

20. 教室内的投影仪，其镜头相当于凸透镜，使电脑上的文字在屏幕上成像，投影仪形成的是文字倒立(填“正立”或“倒立”)的像。若想让屏上的文字变大一些，应将镜头适当靠近(填“靠近”或“远离”)发光元件。

答案： 20.倒立 靠近

21. 在图中画出与两条光线分别对应的折射光线和入射光线。

答案：
21.如图所示

22. 如图所示，请分别画出$AB$的入射光线和$CO$的折射光线。

答案：
22.如图所示
