19. 【探究名称】探究电路短路的危害。
【问题】小明在学习短路对家庭电路的危害后,想探究熔丝的工作原理及作用,于是和小华一起讨论并完成下列实验。
【证据】

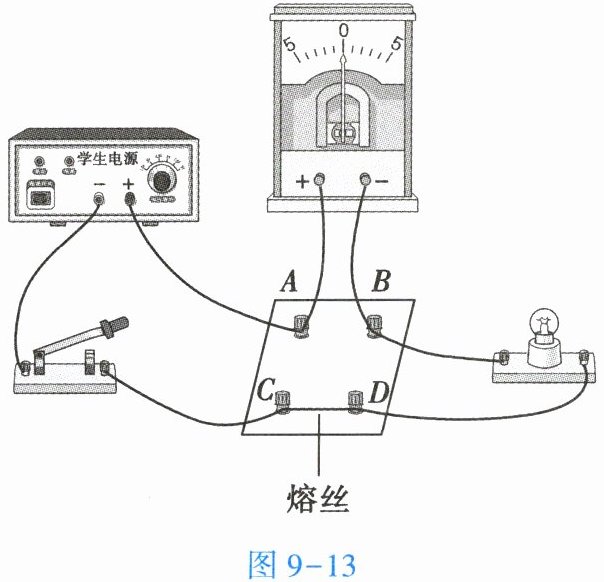

(1)在图9-13中,C、D间接上一段熔丝,A、B间接入灵敏电流计,其他部分按如图所示连接好电路。

(2)当开关闭合时,灯泡发光(填“发光”或“不发光”),灵敏电流计有(填“有”或“无”)示数。
(3)断开开关,C、D间保留熔丝,只在B、D间接一根粗铜丝,当闭合开关的瞬间,小明观察到灵敏电流计的指针迅速摆动较大的幅度,熔丝也随即熔断。
(4)小明找来一根细铜丝代替熔丝接在C、D间,同时在B、D间接入一根较短的粗铜丝；闭合开关,发现灵敏电流计的示数超过测量范围,灯泡不发光(填“发光”或“不发光”),细铜丝发热明显,粗铜丝发热不明显,灵敏电流计损坏。
【解释】分析以上实验现象可知,熔丝在电路中的作用是当电路中电流过大时，熔丝由于温度升高而熔断，切断电路，起到保护作用。在没有熔丝的情况下,不能(填“能”或“不能”)用铜丝代替熔丝。
【交流】B、D间接入铜丝时,灯泡短路,闭合开关的瞬间,电路中的电流很大(填“大”或“小”),但是熔丝的电阻比导线大很多,在电流大小和通电时间相同时,产生的热量多,温度升高达到熔点而熔断。

答案： 【证据】
(2)发光；有
(4)不发光
【解释】
当电路中电流过大时，熔丝由于温度升高而熔断，切断电路，起到保护作用；不能
【交流】
大；多
