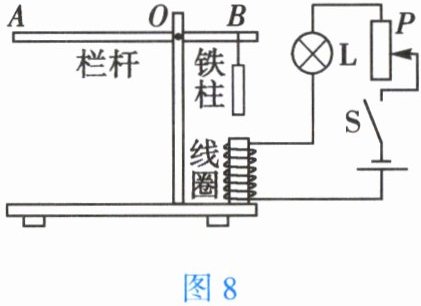

14.(双选)小明观察了小区入口的车辆出入自动控制闸,发现当车牌被识别系统识别后,绿灯亮,栏杆抬起,车辆通行。于是,他设计了如图 8 所示的模拟电路,车牌识别成功相当于图中开关 S 闭合。下列说法正确的是【

A.车牌识别成功后,电路中电磁铁的上端为 N 极
B.若栏杆不能抬起,可通过增大电源的电压来调整
C.滑动变阻器的滑片 P 向上调整,栏杆更容易抬起
D.B 端挂的铁柱可以用下端是 S 极的条形磁体代替
BC
】A.车牌识别成功后,电路中电磁铁的上端为 N 极
B.若栏杆不能抬起,可通过增大电源的电压来调整
C.滑动变阻器的滑片 P 向上调整,栏杆更容易抬起
D.B 端挂的铁柱可以用下端是 S 极的条形磁体代替
答案:
BC

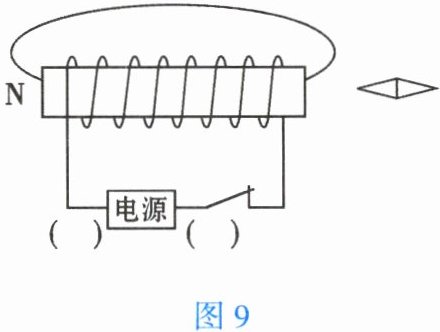

15. 依据图 9 标出的螺线管的 N 极,请在图中标出小磁针的 N 极和电源的“+”“-”极。

在图中电源右侧括号填“+”,左侧括号填“-”,小磁针右侧标“N”。
答案:
在图中电源右侧括号填“+”,左侧括号填“-”,小磁针右侧标“N”。

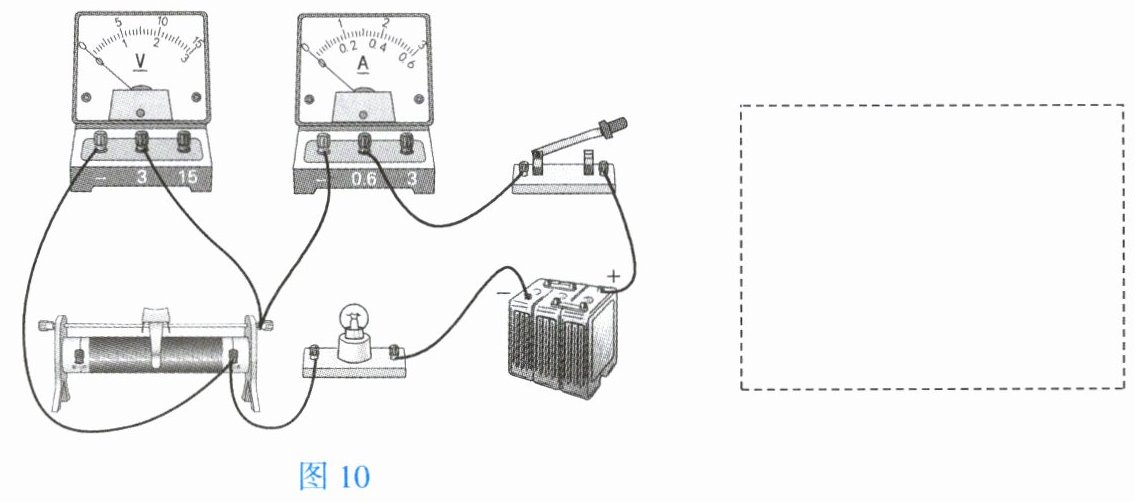

16. 根据如图 10 所示的实物连接图在虚线框内画出相应的电路图。

答案:
虚线框内电路图如下:
从电源正极出发,经开关后分两支:
一支含滑动变阻器;
另一支含灯泡和电流表(电流表与灯泡串联)。
两支路汇合后回到电源负极,电压表并联在灯泡两端。
(画图表示:电源、开关、滑动变阻器、灯泡、电流表、电压表连接关系如上述描述)
从电源正极出发,经开关后分两支:
一支含滑动变阻器;
另一支含灯泡和电流表(电流表与灯泡串联)。
两支路汇合后回到电源负极,电压表并联在灯泡两端。
(画图表示:电源、开关、滑动变阻器、灯泡、电流表、电压表连接关系如上述描述)
17. 在“探究电流与电阻关系”的实验中:

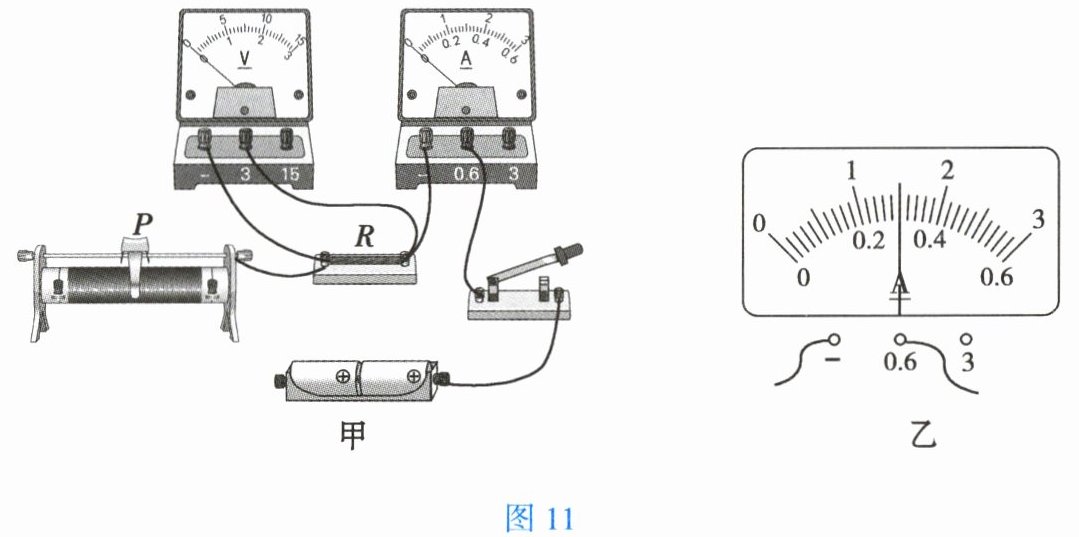

(1)如图 11 甲所示,请用笔画线代替导线,将图中电路连接完整。要求:导线不得交叉;当滑动变阻器的滑片 P 向左移动时,电路中的电流变大。
(2)闭合开关后,发现电流表有示数,但电压表的示数接近零,其原因可能是______
(3)实验过程中将 5 Ω 的电阻接入电路中,闭合开关调节滑动变阻器的滑片 P 至适当位置,此时电流表的示数如图 11 乙所示,则电流表的示数为______

(1)如图 11 甲所示,请用笔画线代替导线,将图中电路连接完整。要求:导线不得交叉;当滑动变阻器的滑片 P 向左移动时,电路中的电流变大。
(2)闭合开关后,发现电流表有示数,但电压表的示数接近零,其原因可能是______
电阻R短路
。(3)实验过程中将 5 Ω 的电阻接入电路中,闭合开关调节滑动变阻器的滑片 P 至适当位置,此时电流表的示数如图 11 乙所示,则电流表的示数为______
0.3
A。将 5 Ω 的电阻更换为 10 Ω 的电阻,闭合开关,应将滑动变阻器的滑片 P 向______右
(填“左”或“右”)端移动,使电压表的示数为______1.5
V。
答案:
(1) (滑动变阻器左下接线柱与定值电阻右端相连,电压表“3”接线柱接定值电阻右端,“ - ”接线柱接定值电阻左端,导线不交叉,此处需根据实物图准确连线,文字描述为:将滑动变阻器的左下接线柱与定值电阻的右接线柱用导线连接,电压表的“3”接线柱与定值电阻的右接线柱连接,电压表的“ - ”接线柱与定值电阻的左接线柱连接)
(2) 电阻R短路
(3) 0.3;右;1.5
(1) (滑动变阻器左下接线柱与定值电阻右端相连,电压表“3”接线柱接定值电阻右端,“ - ”接线柱接定值电阻左端,导线不交叉,此处需根据实物图准确连线,文字描述为:将滑动变阻器的左下接线柱与定值电阻的右接线柱用导线连接,电压表的“3”接线柱与定值电阻的右接线柱连接,电压表的“ - ”接线柱与定值电阻的左接线柱连接)
(2) 电阻R短路
(3) 0.3;右;1.5
