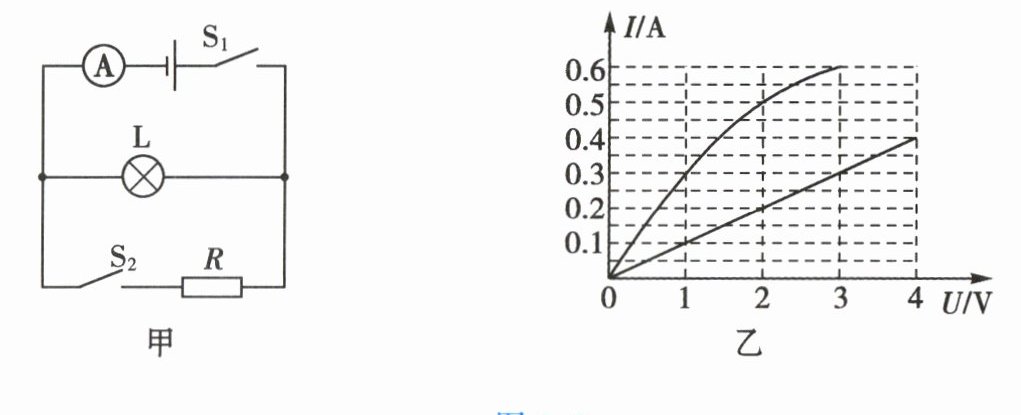

5. 如图6-3甲所示,灯泡L和电阻R并联在电路中,当闭合$S_1$时,灯泡L的实际功率为1 W；灯泡L和电阻R的I-U图像如图6-3乙所示。由此可知,电源电压为2V；当开关$S_1、$$S_2$均闭合时,电流表的示数为0.7A。

答案： 2；0.7

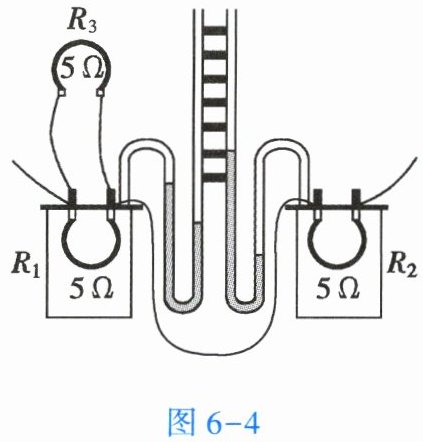

6. 用如图6-4所示的装置可探究电流产生的热量与电流(填“电流”或“电阻”)的关系。若通过$R_2$的电流为1 A,通电$1 min,R_1$产生的热量为75J。若将$R_3$更换为10 Ω的电阻,仍能(填“仍能”或“不能”)完成该实验探究。

答案： 电流；75；仍能

7. 标有“220 V 60 W”和“36 V 60 W”的甲、乙两个用电器,都在额定电压下工作。两个用电器工作1 h消耗电能的情况为【C】
A.甲用电器消耗的电能多
B.乙用电器消耗的电能多
C.两用电器消耗的电能一样多
D.无法比较

答案： C

8. 某同学在检修一个标有“220 V 800 W”的电炉时,发现电炉丝断了一小截,他用一截同种材料、长度相同但较细的电炉丝补接上,再接入220 V的原电路中使用,那么它的实际功率将【C】
A.大于800 W
B.等于800 W
C.小于800 W
D.以上三种情况都是可能的

答案： C

9. 新的国家标准对延长线插座配用电缆的导线横截面积要求进行了修改,额定电流16 A的延长线插座,导线最小标准横截面积由$1 mm^2$提升到$1.5 mm^2。$增大导线横截面积的目的是【D】
A.增大导线的电阻
B.减小通过导线的电流
C.增大导线两端的电压
D.减小导线发热的功率

答案： D
