21. 为减少碳排放,我国大力推行混合动力汽车。汽车上的很多元件都涉及物理知识,例如,控制速度的“油门”系统、刹车系统、转向灯、油量表、速度表等。

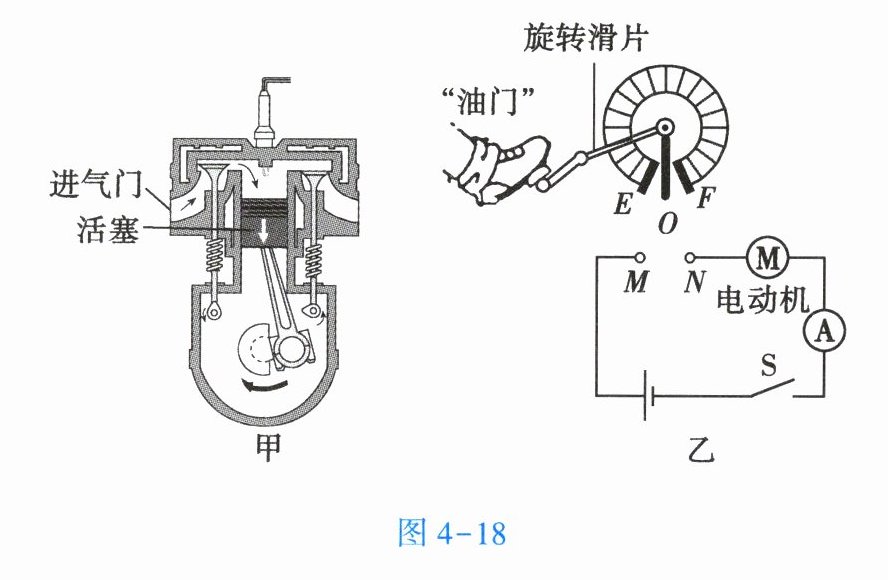

(1)如图4-18甲所示是汽油机的吸气冲程。自动挡汽车下陡坡时,应该挂L挡,也就是低速挡位,不能挂空挡同时采用长时间踩刹车的方式,否则刹车片会由于温度过高变软而失去制动作用,这种改变物体内能的方式属于做功。
(2)如图4-18乙所示,O、E、F为旋钮变阻器的三个接线柱,驾驶员踩下“油门”时,旋钮变阻器连入电路中的电阻减小,电路中的电流变大,从而加大电动机的转速。请用笔画线代替导线,将旋钮变阻器接入电路M、N处。
（画图示意：用导线将M与O连接，N与F连接）
(3)汽车在转向前,司机会拨动转向横杆,汽车同侧的前、后两个转向灯就会同时闪亮、同时熄灭,但其中一个灯损坏时,另一个灯仍能正常工作,这两个转向灯在电路中的连接方式为并联,转向横杆相当于电路中的开关。
(4)为了提醒驾驶员汽车后备箱的开、关情况,汽车上设置了“后备箱指示灯”,以提醒驾驶员。当后备箱关好时,相当于闭合开关S,指示灯不亮；当后备箱未关好时,相当于断开开关S,指示灯亮。如图4-19所示的电路图中,符合要求的是D(填字母)。

答案：
(1)吸气；做功
(2)如图所示（连接旋钮变阻器的O和F接线柱至M、N处，或O和E，此处以O和F为例）：
（画图示意：用导线将M与O连接，N与F连接）
(3)并联；开关
(4)D
