《2025年基础训练大象出版社九年级物理全一册教科版》

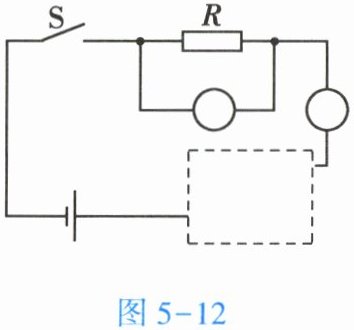

16. 如图5-12所示是某同学在“探究电流与电压的关系”实验中设计的不完整的电路图,请补充完整：(1)在两圆圈中填入合适的电表符号；(2)在虚线框内画出所缺少的部分电路。

答案：
(1) 与电阻 R 并联的圆圈填电压表符号（V），串联在电路中的圆圈填电流表符号（A）。
(2) 虚线框内画滑动变阻器，其接法为“一上一下”，与电阻 R 串联。

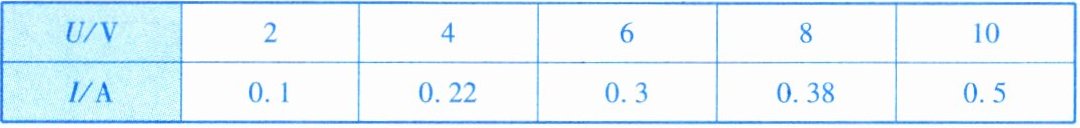

17. 在“探究电流与电压的关系”实验中,宁宁同学用电流表和电压表测量出某段导体中的电流及其两端的电压,实验数据如下表：
| U/V | 2 | 4 | 6 | 8 | 10 |
| I/A | 0.1 | 0.22 | 0.3 | 0.38 | 0.5 |

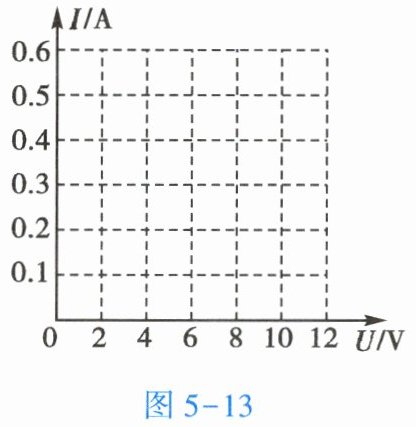

(1)请在图5-13所示的方格纸上绘制出通过导体的电流与导体两端的电压关系的图像。

(2)通过探究可得出结论：某段导体,通过它的电流与其两端的电压成______比。
(3)由上述关系图像可知,该导体的电阻R = ______Ω。
(1) 在图5-13中，根据表中数据绘制电流(I)与电压(U)关系的点，并用直线连接这些点，得到图像。
(2) 正
(3) 20

答案：
(1) 在图5-13中，根据表中数据绘制电流(I)与电压(U)关系的点，并用直线连接这些点，得到图像。
(2) 正。
(3) 根据图像斜率或任意一组数据，由$R=\frac{U}{I}$，取$U=2V$，$I=0.1A$，则$R=\frac{2}{0.1}=20\Omega$。
故答案为：
(1) 见上图（在坐标系中连点成一条直线）；
(2) 正；
(3) 20。

18. 在“测量小灯泡的电阻”的实验中,选用的器材有：两节新干电池、额定电压为2.5 V的待测小灯泡、滑动变阻器、电流表、电压表、开关和若干导线。

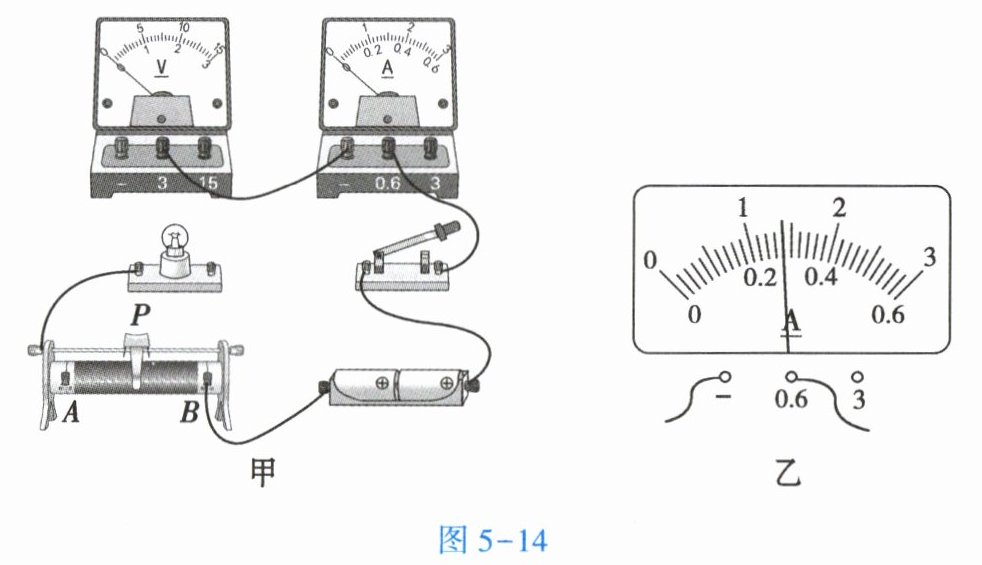

(1)请用笔画线代替导线,将图5-14甲中的实物电路连接完整。
(2)正确连接好电路,闭合开关前,滑动变阻器的滑片P应置于______(填“A”或“B”)端。
(3)闭合开关,发现小灯泡不亮,电压表无示数,电流表有示数,造成这一现象的原因可能是______(填字母)。
A. 电流表短路
B. 小灯泡短路
C. 滑动变阻器开路
(4)排除故障后,移动滑片P,某次实验时,电压表的示数为2.5 V,电流表的示数如图5-14乙所示,则通过小灯泡的电流为______A,小灯泡正常发光时的电阻约为______Ω(结果保留一位小数)。
(1) 实物电路连接：将电压表并联在小灯泡两端，选用0-3V量程；电流表串联在电路中，滑动变阻器“一上一下”串联在电路中。
(2) B
(3) (B)
(4) 0.52；4.8

答案：
(1) 实物电路连接：将电压表并联在小灯泡两端，由于小灯泡额定电压为2.5V，所以电压表选用0-3V量程；电流表串联在电路中，滑动变阻器“一上一下”串联在电路中。
(2) B
(3) B
(4)
通过小灯泡的电流：0.52（由图乙电流表量程0 - 0.6A，分度值0.02A，指针指在0.52A处）
小灯泡正常发光时的电阻：$R = \frac{U}{I}=\frac{2.5}{0.52}\approx4.8$
故答案依次为：
(1) 按上述描述连接实物图；
(2) B；
(3) B；
(4) 0.52；4.8。
