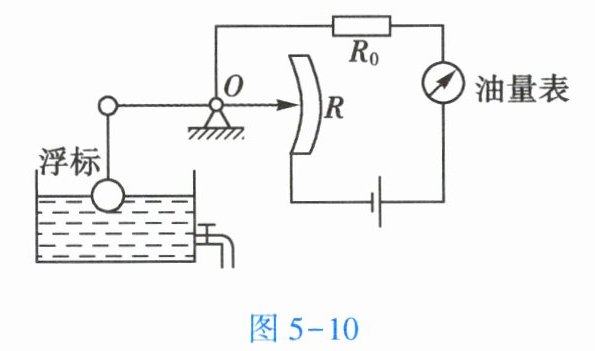

14. (双选)物理学中的仪器、仪表在生产生活中有着广泛的应用。如图5-10所示是一种自动测定油箱油量的装置,下列说法正确的是【BD】

A.该油量表实际上是由电压表改装而成的
B.电阻R₀的作用是为了防止油量过多时烧坏油量表
C.油箱内的油量减少时,电路中的电流会变大
D.往油箱内加油时,电阻R₀两端的电压会变大

答案： BD

15. 在伏安法测电阻的实验中,小鸣设计并连接了如图5-11所示的部分电路,请用笔画线代替导线将图中缺少的两根导线连接完整。(导线不可交叉)

答案： 由于电流表已串联在电路中，电压表应并联在待测电阻R两端，滑动变阻器应采用“一上一下”的接法，下面两个接线柱已接了一个，故只需将上面的一个接线柱与开关右接线柱相连，再将电压表的“-”接线柱与电阻R右接线柱相连，“3”接线柱与电阻R左接线柱相连即可，作图如下：
（从电压表“3”接线柱连接到电阻R左端，从滑动变阻器上面任一接线柱连接到开关右侧接线柱）。
