《2025年基础训练大象出版社九年级物理全一册教科版》

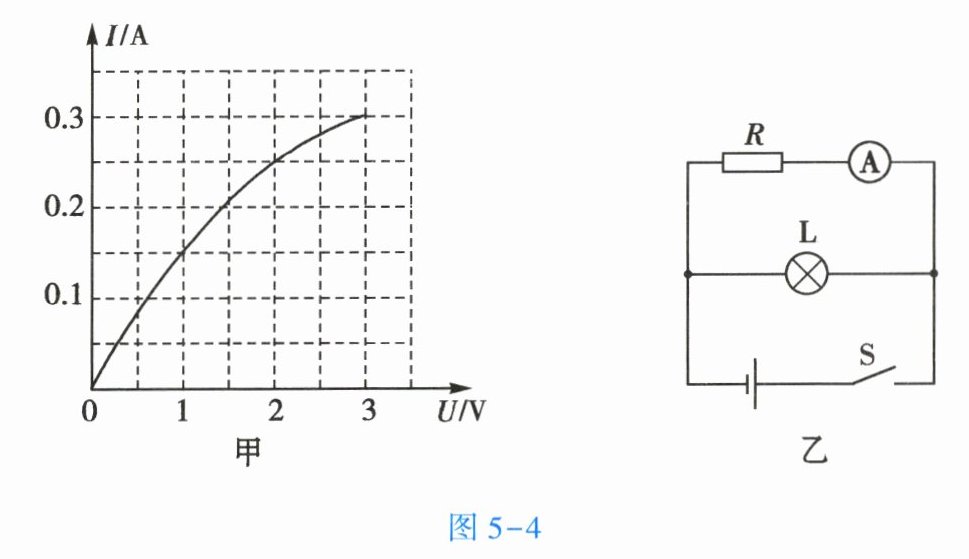

6. 如图5-4甲所示是灯泡L的电流与电压关系的图像。将该灯泡接入图5-4乙所示的电路中,电阻R的阻值为10 Ω,闭合开关S,电流表的示数为0.2 A,则电源电压为2V,干路电流为0.45A。

答案： 2；0.45

7. 关于欧姆定律公式I = $\frac{U}{R}$,可变形为R = $\frac{U}{I}$。下列说法正确的是【C】
A.当电压U为0时,导体的电阻为0
B.当电流I一定时,导体两端的电压U越大,导体的电阻越大
C.导体的电阻与导体两端的电压U和通过导体的电流I无关
D.当电压U一定时,通过导体的电流I越大,导体的电阻越大

答案： C

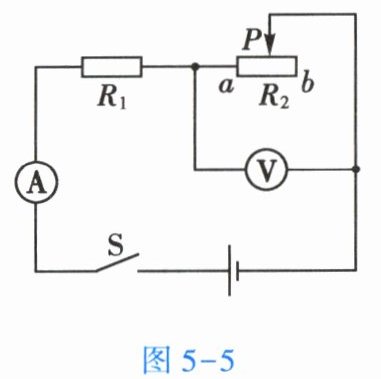

8. 如图5-5所示,闭合开关S,当滑动变阻器的滑片P由a端移到b端时,下列说法正确的是【D】

A.电流表的示数变大,电压表的示数变大
B.电压表的示数与电流表的示数之比不变
C.电流表的示数变小,电压表的示数不变
D.电流表的示数变小,电压表的示数变大

答案： D

9. 有“20 Ω 0.6 A”的定值电阻与“10 Ω 2 A”的定值电阻,若将它们串联,电路两端允许加的最大电压为U；若将它们并联,干路中允许通过的最大电流为I。U和I分别为【A】
A.18 V、1.8 A
B.22 V、1 A
C.18 V、1.5 A
D.22 V、1.6 A

答案： A
