15. 请在图7-9中标出通电螺线管的N、S极。

答案： 根据电源正负极可知电流从螺线管左端流入，右端流出。用右手握住螺线管，让四指指向电流方向，则大拇指所指的右端为N极，左端为S极。
螺线管右端为N极，左端为S极。（在图中标出：螺线管右端标N，左端标S）

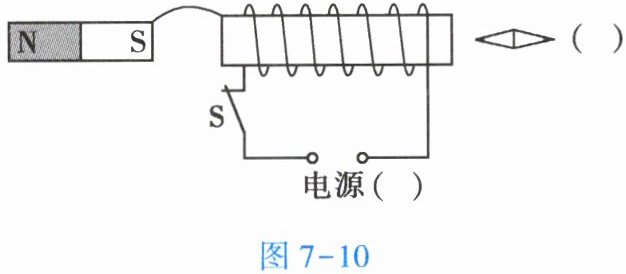

16. 电磁铁通电后,小磁针静止时的指向如图7-10所示。请标出：

(1)磁感线的方向；水平向右（箭头指向右）
(2)电源右侧的极性(用“+”或“-”表示)；+
(3)静止的小磁针右端的极性。N

答案：
(1) 磁感线方向：水平向右（箭头指向右）
(2) 电源右侧极性：+
(3) 小磁针右端极性：N

17. 在研究两个靠近的异名磁极周围磁感线的分布时,几位同学提出了如图7-11所示的四种猜想。

(1)利用所学知识,断定猜想______和猜想______一定是错误的。你判断的依据是：磁体外部的磁感线都是______。
(2)请设计一个简单实验,验证剩下的两个猜想是否正确,简述你的实验方案。
主要器材：______。
简单做法：______。
判断方法：______。
(1)利用所学知识,断定猜想2和猜想4一定是错误的。你判断的依据是：磁体外部的磁感线都是从N极出发，回到S极。
(2)请设计一个简单实验,验证剩下的两个猜想是否正确,简述你的实验方案。
主要器材：小磁针。
简单做法：将小磁针置于异名磁极周围不同位置，观察小磁针静止时N极指向。
判断方法：若小磁针N极指向与某猜想中磁感线方向一致，则该猜想正确。

答案：
(1)2；4；从N极出发，回到S极
(2)小磁针；将小磁针置于异名磁极周围不同位置，观察小磁针静止时N极指向；若小磁针N极指向与某猜想中磁感线方向一致，则该猜想正确
