17. 学习了家庭电路后,小明在家中进行综合实践活动“对家庭用电的调查研究”。
(1)家庭电路中“超负荷”是指家庭用电器的总功率过大,这时电路中的电流也过大。

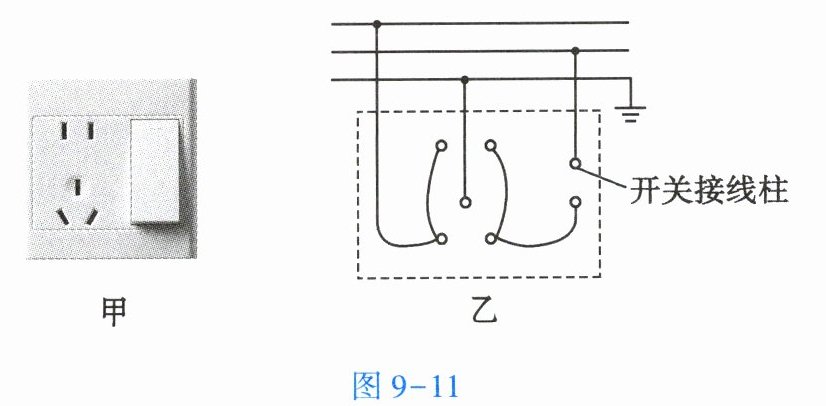

(2)观察厨房中的电器时,妈妈告诉他,以前电饭锅不用时要将插头从插座上拔下来,既不方便也容易损坏插座。后来电工师傅换了一个如图9-11甲所示的带开关的插座后,只要拨动下开关就可以断电了。小明仔细观察了如图9-11甲所示的插座后,很快就在纸上画出了如图9-11乙所示的插座背面接线示意图。图9-11乙中,最上面的一根线应该是火(填“火”或“零”)线,两孔插座与三孔插座是并联的。

答案：
(1)总功率；电流
(2)火；并

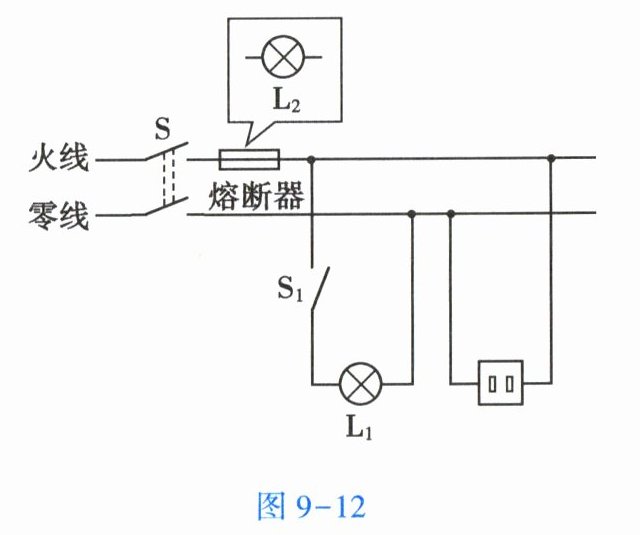

18. 如图9-12所示是小雷设计的部分家庭电路示意图,他与爸爸共同按图进行布线安装。完成连接后,两人同时闭合总开关S及开关$S_1$时,灯泡$L_1$闪一下便熄灭,家中所有用电器停止工作。为确定发生故障的元件进行了如下的探究。

(1)若要通过插座判断家中电路是否有电,则试电笔应插入插座的_________(填“左”或“右”)孔。
(2)检测结果是试电笔氖管不发光,可以判断进户线_________发生开路,则应检查_________(填“灯泡$L_1”$或“熔断器”)所在的位置。
(3)确定上述开路故障后,经排查,小雷猜想发生断电的原因可能是：灯泡$L_1$内部短路或插座内部短路。于是,他将熔断器更换为“220 V”的检测灯泡$L_2。$
①闭合开关S、$S_1,$检测灯泡$L_2$正常发光$,L_1$不发光,上述现象能否判断一定是灯泡$L_1$内部短路？_________(填“能”或“不能”),理由是_________。
②断开开关$S_1,$检测灯泡$L_2$正常发光,这一现象能否判断一定是插座内部短路？_________(填“能”或“不能”),理由是_________。
(1)若要通过插座判断家中电路是否有电,则试电笔应插入插座的右(填“左”或“右”)孔。
(2)检测结果是试电笔氖管不发光,可以判断进户线火线发生开路,则应检查熔断器(填“灯泡$L_1”$或“熔断器”)所在的位置。
(3)确定上述开路故障后,经排查,小雷猜想发生断电的原因可能是：灯泡$L_1$内部短路或插座内部短路。于是,他将熔断器更换为“220 V”的检测灯泡$L_2。$
①闭合开关S、$S_1,$检测灯泡$L_2$正常发光$,L_1$不发光,上述现象能否判断一定是灯泡$L_1$内部短路？不能(填“能”或“不能”),理由是若插座短路，闭合S、S₁时，L₂也会正常发光，L₁不发光。
②断开开关$S_1,$检测灯泡$L_2$正常发光,这一现象能否判断一定是插座内部短路？能(填“能”或“不能”),理由是断开S₁后，L₁支路断路，只有插座短路时L₂两端电压为220V正常发光。

答案：
(1)右
(2)火线；熔断器
(3)①不能；若插座短路，闭合S、S₁时，L₂也会正常发光，L₁不发光
②能；断开S₁后，L₁支路断路，只有插座短路时L₂两端电压为220V正常发光
