4. 实验室中有一铭牌上标有“20 Ω 2 A”字样的滑动变阻器,如图4-4所示。将它连入电路,移动滑片P,可以改变连入电路中的电阻值,此滑动变阻器是通过改变连入电路中的电阻丝的长度来改变电阻的大小的。如果将图示的滑动变阻器连入电路,使滑片P向右移动时连入电路的电阻值变小,应将B、D（或B、C）两点接入电路中。

答案： 电阻丝的长度；B、D（或B、C）

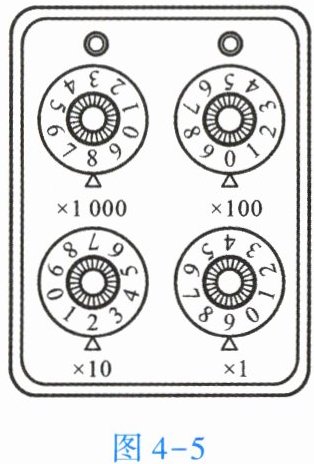

5. 如图4-5所示是实验室常用的电阻箱,使用时调节四个旋钮就能得到0~9 999 Ω范围之间的任意整数阻值。图中所示的电阻箱的电阻大小为8029Ω,合8.029×10^-3MΩ。

答案： 8029；8.029×10^-3

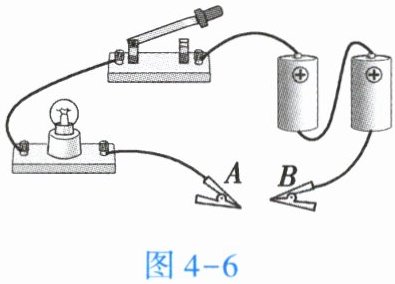

6. 如图4-6所示,将导体接到电路A、B之间时,导体与灯泡是串联的。若将不同的导体分别接到A、B之间,闭合开关,可通过观察、比较灯泡亮度来判断不同导体电阻的大小。若两个导体的电阻差异不大,则可以电流表替换灯泡,作进一步的判断。

答案： 串，灯泡亮度，电流表

7. 如图4-7所示,在“练习使用电流表”的实验中,某同学发现电流表(0~3 A)的测量范围刻度值标示不清,根据你对电流表的了解,电流表的示数是【C】

A.0.42 A
B.0.44 A
C.2.2 A
D.2.4 A

答案： C
