《2025年基础训练大象出版社九年级物理全一册教科版》

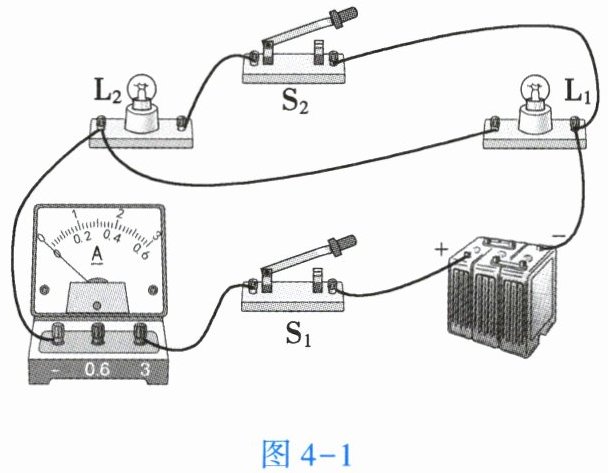

1. 小敏同学在某次实验探究中连接的电路如图4-1所示,开关$S_2$控制的是灯泡L₂,电流表测量的是干路的电流。

答案： L₂；干路

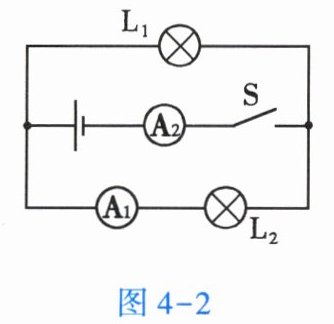

2. 在如图4-2所示的电路图中,电流表$A_1$的示数为0.2 A,电流表$A_2$的示数为0.8 A,则通过灯泡$L_1$的电流为0.6A,通过灯泡$L_2$的电流为0.2A。

答案： 通过灯泡 $ L_1 $ 的电流为 0.6 A，通过灯泡 $ L_2 $ 的电流为 0.2 A。
填空答案为：0.6，0.2

3. 如图4-3甲所示的电路图中,开关S闭合后$,V_1、$$V_2$的示数分别如图4-3乙所示,则$V_1$的示数为5$V,L_2$两端的电压为2.5V,电源电压为5V。

答案： 5；2.5；5
