《2025年基础训练大象出版社九年级物理全一册教科版》

1. 指南针是我国古代四大发明之一。指南针能够指南北,是因为本身具有磁性的指南针受到了地磁场的作用。指南针静止时S极指向南方。

答案： 地磁场；S

2. 为了形象地描述磁场,物理学中引入了磁感线,即用带有箭头的曲线来描述磁场的某些特征和性能。磁场越强的地方,磁感线越密集。

答案： 磁感线；密集

3. 如图7-1所示是利用被磁化的缝衣针制成的简易指南针,若静止时针尖指向地理位置的北方,则针尖是简易指南针的N极。将指南针底座逆时针旋转90°,针尖静止时将指向地理位置的北方。

答案： N；北

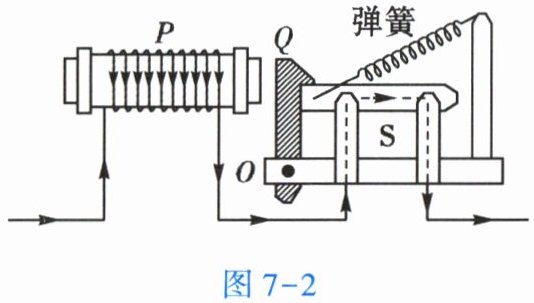

4. 如图7-2所示是家庭电路中一个限流装置的示意图,当电流方向如图所示时,电磁铁P的右端为N极。当电路发生短路或使用的用电器的总功率过大等导致电路电流过大时,电磁铁磁性增强,将衔铁Q吸过来,开关S在弹簧拉力的作用下被拉起,切断电路,起到保护作用。

答案： N；短路；增强

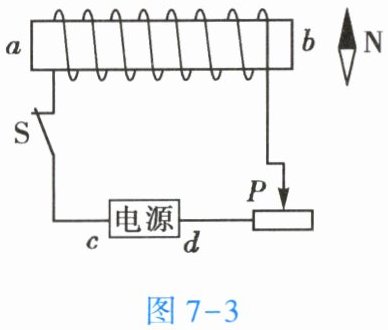

5. 如图7-3所示,当开关S闭合时,通电螺线管旁小磁针的N极向b端转动,则通电螺线管的a端为N极,电源的d端为正极。当滑片P向左移动时,小磁针受到的磁场对它的作用力变大(填“变大”“变小”或“不变”)。

答案： N；正；变大
