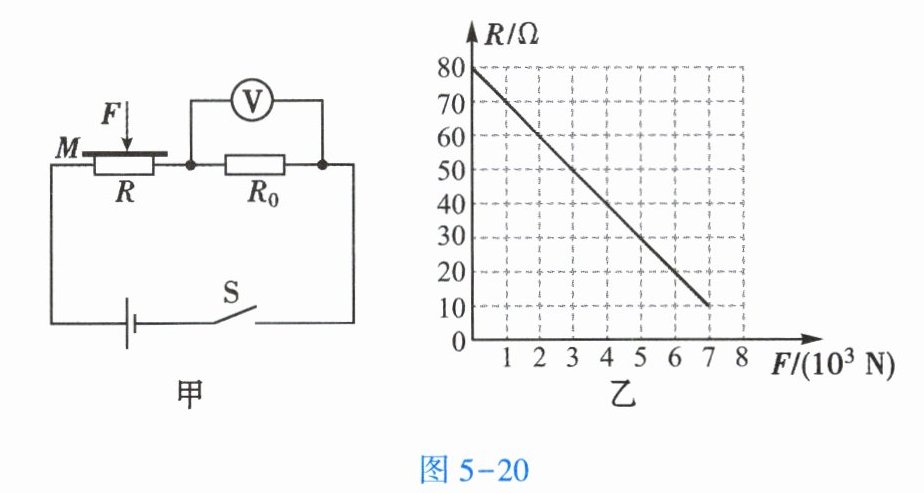

21. 某物理实践小组设计了一种工程上的压力测量装置,其原理如图5-20甲所示,电路中电源电压恒为6 V,定值电阻R₀的阻值为20 Ω,电压表的测量范围为0~3 V,轻质绝缘的压力检测板M与可变电阻R相连,R的阻值与压力F的关系如图5-20乙所示,闭合开关S后,试问：

(1)当检测板所受的压力增大时,电压表的示数______(填“变大”“变小”或“不变”)。
(2)当检测板不受压力时,电压表的示数是多少？
(3)该装置所能测量的最大压力是多少？
(4)在不改变电源电压和电压表测量范围的情况下,若要提高该装置所能测量的最大压力,请写出一种简便可行的方法：______。
(1)变大
(2)1.2V
(3)6×10³N
(4)减小定值电阻R0的阻值

答案：
(1)变大；
(2)1.2V；
(3)6×10³N；
(4)减小定值电阻R0的阻值
