《2025年基础训练大象出版社九年级物理全一册教科版》

13. (双选)下列与电有关的说法,符合安全要求的是【BD】
A.使用绝缘皮破损的电源线
B.洗衣机在工作时金属外壳与地线相连
C.多个大功率用电器在一个插座上同时使用
D.为防止静电引起火灾,加油站禁止穿脱、拍打化纤服装

答案： BD

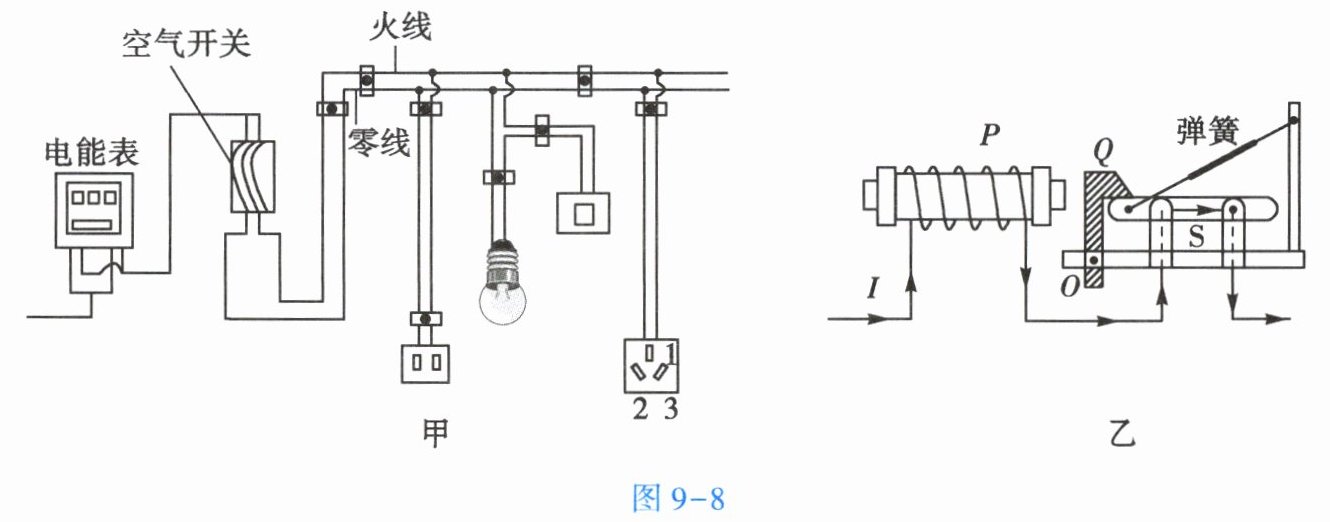

14. (双选)如图9-8甲所示是某家庭电路连接示意图,如图9-8乙所示是电路中空气开关的原理图,P为电磁铁,Q为衔铁,S为开关。下列分析正确的是【CD】

A.手机充电器接入图9-8甲中的两孔插座后空气开关“跳闸”,一定是电路的总功率过大
B.图9-8乙中P的左端为N极
C.将电饭锅接入图9-8甲中的三孔插座,电饭锅的金属外壳通过1孔接地
D.电流过大时,图9-8乙中P的磁性增强,吸引Q向左偏转,弹簧拉起S切断电路

答案： CD

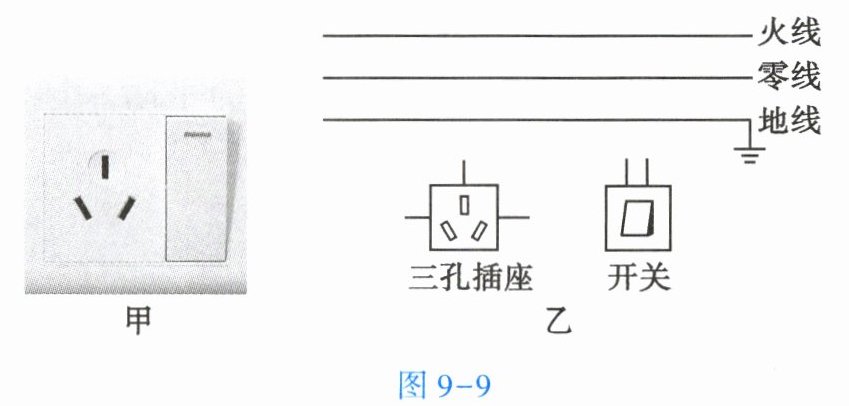

15. 如图9-9甲所示是一个带开关的插座,开关闭合时,插孔可以提供工作电压,请在图9-9乙中将对应的电路连接完整,并符合安全用电原则。

答案： 电路连接如下：
火线首先连接到开关的一个接线柱，从开关的另一个接线柱连接到三孔插座的右侧接线柱。
零线直接连接到三孔插座的左侧接线柱。
地线直接连接到三孔插座的上端接线柱。

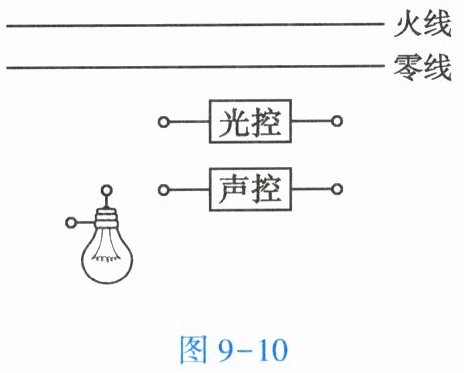

16. 如图9-10所示,请用笔画线表示导线将“光控”开关、“声控”开关、灯泡正确连入电路,要求：只有在光线很暗且有声音时灯泡才亮的楼道自动控制电路。

答案： 火线首先接“光控”开关的一端，“光控”开关的另一端接“声控”开关的一端，“声控”开关的另一端接灯泡的顶端接触点，灯泡的螺口接触点接零线。
答案为：导线连接顺序为火线—光控开关—声控开关—灯泡—零线。
