《2025年基础训练大象出版社九年级物理全一册教科版》

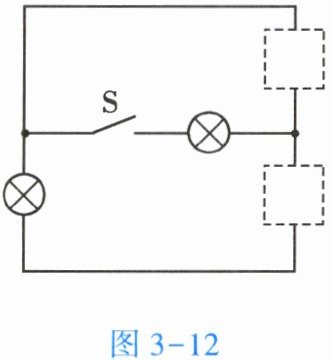

16. 请在图3-12中的两个虚线框内,填“电源”和“开关”的符号,并满足当开关都闭合时两灯组成并联电路。

答案： 应左侧框为开关，右侧框为电源。
答案如下：
左侧虚线框内填“开关”符号，右侧虚线框内填“电源”符号。

17. 如图3-13所示是一个电学实验的实物电路,请在虚线框内画出它的电路图。

答案： 答题：
电路图如下：
从电源出发，分两条支路：
1. 第一条支路：经过开关$S_1$和灯$L_1$。
2. 第二条支路：经过灯$L_2$和开关$S_2$。
两条支路并联连接，电路图如下：
```
┌─────┐
│ │
│ 电源 │
│ │
└─────┘
│
│
├─────┐
│ │
┌─┴─┐ ┌─┴─┐
│S1 │ │L2 │
└─┬─┘ └─┬─┘
│ │
┌─┴─┐ ┌─┴─┐
│L1 │ │S2 │
└───┘ └───┘
```

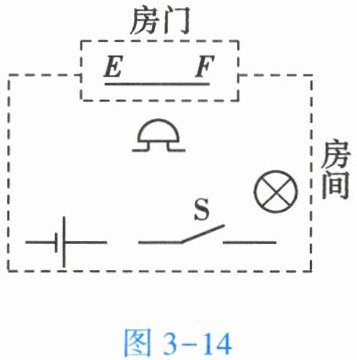

18. 如图3-14所示是小海设计的一个自动报警的部分电路。要求：晚间开关S闭合后,指示灯亮,电铃不响；当房门被打开时,细导线EF被扯断,指示灯亮并且电铃发声报警。请按要求把电路图连接完整。

答案： 根据题目要求，电路连接如下：
电源正极依次连接开关S、指示灯，指示灯另一端分别连接电铃一端和细导线EF一端，电铃另一端与细导线EF另一端共同连接电源负极。
（说明：EF导线并联在电铃两端。S闭合且EF连接时，电铃被短路不响，指示灯亮；EF断开时，电铃通路发声，指示灯仍亮。）
电路连接图示意为：电源—S—指示灯—[电铃并联EF]—电源负极。

19. 为节省电能,楼道中的照明灯只有同时满足“黑夜”和“有人路过楼道”时才会自动亮起。为了满足节省电能的要求,小强设计出了“智能控制”楼道照明灯的电路,电路由“光控开关”和“声控开关”组成。请在图3-15中完成电路的连接。

答案： 声控开关和光控开关串联后与灯泡连接到电源上，灯泡一端接在声控开关另一端，再与光控开关串联连接到电源另一极（或光控开关接在干路，声控开关与灯泡串联均可，开关闭合表示导通，断开表示断开）。
（画图题，描述如下：光控开关和声控开关以及灯泡串联，或光控开关在干路，声控开关和灯泡串联）。
