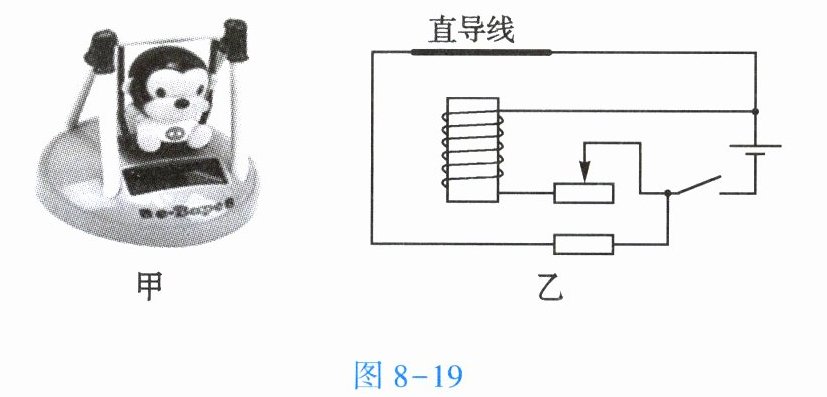

20. 如图8-19甲所示为猴子荡秋千的游戏装置,闭合开关后,猴子就会绕上方的横梁往复振荡,其内部电路基本结构如图8-19乙所示(实现往复振荡的电路,图中未画出)。

(1)开关闭合后,螺线管中产生磁场,其上方是N极。
(2)要让猴子动起来,下列设计和原理不合理的是B(填字母)。
A. 应用了电流的磁效应
B. 应用了电磁感应的原理
C. 应用了电动机的原理
D. 螺线管安装在底盘内,直导线安装在猴子的座位内

答案：
(1)N
(2)B

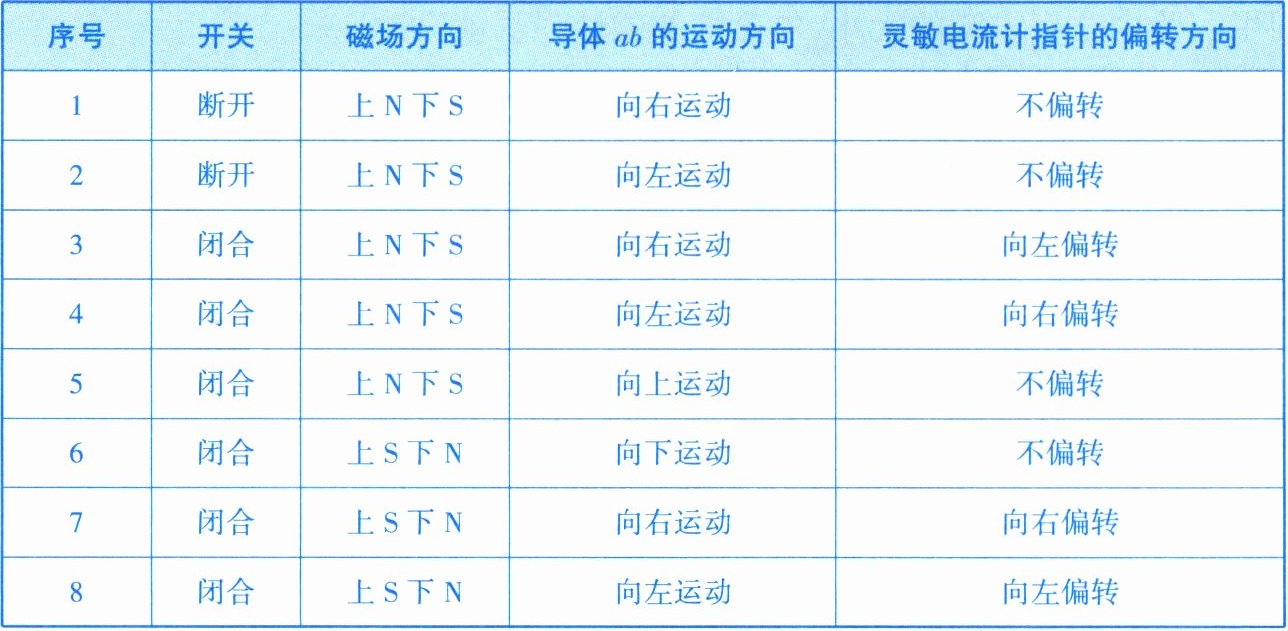

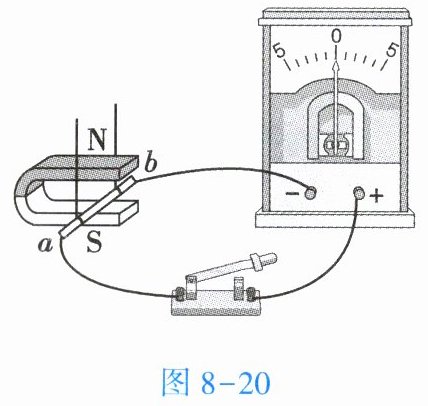

21. 如图8-20所示是“探究导体在磁场中运动时产生感应电流的条件”的实验装置,闭合开关后,导体ab、灵敏电流计、开关组成闭合电路。小明将实验中观察到的现象记录在下表中。

|序号|开关|磁场方向|导体ab的运动方向|灵敏电流计指针的偏转方向|
|1|断开|上N下S|向右运动|不偏转|
|2|断开|上N下S|向左运动|不偏转|
|3|闭合|上N下S|向右运动|向左偏转|
|4|闭合|上N下S|向左运动|向右偏转|
|5|闭合|上N下S|向上运动|不偏转|
|6|闭合|上S下N|向下运动|不偏转|
|7|闭合|上S下N|向右运动|向右偏转|
|8|闭合|上S下N|向左运动|向左偏转|

(1)通过比较序号为3和4(或7和8)的实验现象可知,在磁场方向一定时,感应电流的方向与导体切割磁感线运动的方向有关。
(2)通过比较序号为3和7(或4和8)的实验现象可知,在导体切割磁感线运动的方向不变时,感应电流的方向与磁场方向有关。
(3)小明通过以上实验分析得出：闭合电路的一部分导体在磁场中做切割磁感线的运动时,导体中就会产生感应电流。
(4)针对这个实验,小明做了进一步的探究,他提出了“感应电流的大小可能与导体切割磁感线运动的速度有关”的猜想。为了验证小明的猜想,使用这套装置可以进行的操作是保持磁场方向和导体切割磁感线运动的方向不变，改变导体切割磁感线运动的速度，观察灵敏电流计指针的偏转幅度。

答案：
(1) 导体切割磁感线运动的方向
(2) 磁场方向
(3) 闭合
(4) 保持磁场方向和导体切割磁感线运动的方向不变，改变导体切割磁感线运动的速度，观察灵敏电流计指针的偏转幅度
