《2025年基础训练大象出版社九年级物理全一册教科版》

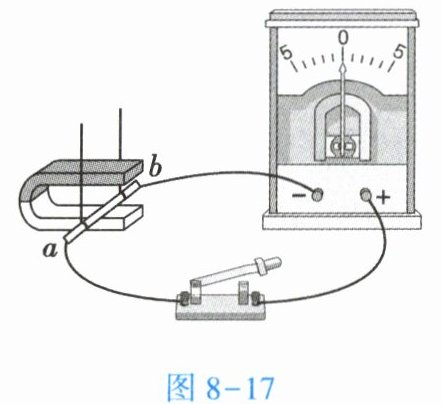

18.(2024·陕西)如图8-17所示是“探究导体在磁场中运动时产生感应电流的条件”的实验装置。

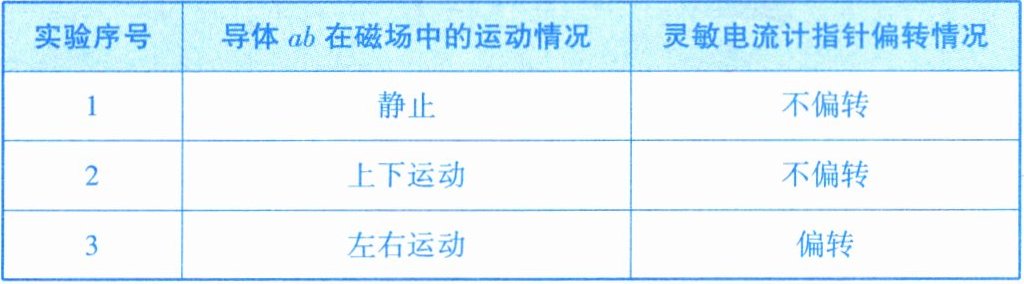

|实验序号|导体ab在磁场中的运动情况|灵敏电流计指针偏转情况|
|1|静止|不偏转|
|2|上下运动|不偏转|
|3|左右运动|偏转|

(1)闭合开关后,观察各种情况下灵敏电流计指针偏转情况,将实验现象记录在上表中。分析实验现象可知：闭合电路的一部分导体在磁场中做切割磁感线运动时,电路中会产生感应电流。产生感应电流时,导体ab相当于电路中的电源(填电路元件名称)。
(2)若要探究感应电流方向与磁场方向的关系,应保持导体ab的运动方向不变,将磁体的N、S极对调,观察灵敏电流计指针偏转情况。
(3)下列物品中,应用该实验结论工作的是B(填字母)。
A. 电风扇
B. 手摇发电手电筒

答案：
(1)切割磁感线；电源
(2)磁体的N、S极
(3)B

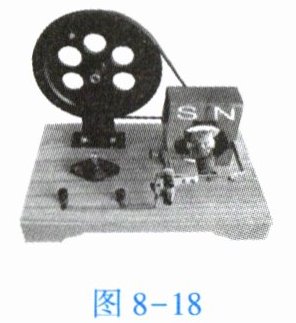

19. 学校实验室开放时,同学们对手摇发电机非常感兴趣,他们想：发电机产生感应电流的大小跟哪些因素有关呢？于是,他们开展了探究,以下是他们所用的手摇发电机(如图8-18所示)和实验记录表。

|实验序号|线圈转速|线圈转向|灯泡亮度|
|1| | | |
|2| | | |
|3| | | |

(1)根据设计的空白表格可知,他们准备探究发电机产生感应电流的大小与线圈转速和线圈转向是否有关。
(2)手摇发电机在发电时将机械能转化为电能。
(3)手摇发电机的工作原理是电磁感应现象。

答案：
(1) 线圈转速；线圈转向
(2) 机械
(3) 电磁感应现象
