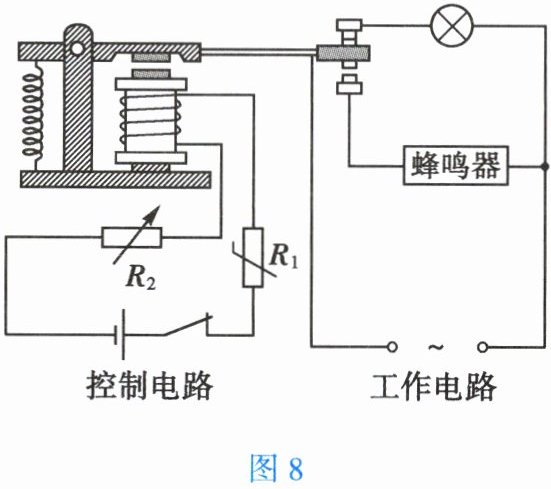

14. (双选)(2024·河南)如图8所示是小明为某仓库设计的温度报警电路。$R_{1}$为热敏电阻,其阻值随温度的变化而变化;$R_{2}$为可调电阻。温度正常时指示灯发光,当温度升高到报警温度时,指示灯熄灭,蜂鸣器报警。下列判断正确的是【BD】

A.$R_{1}$的阻值随温度的升高而增大
B.温度升高的过程中,电磁铁的磁性增强
C.若要调低报警温度,可将$R_{2}$的阻值调大
D.若控制电路的电源电压降低,报警温度将升高

答案： BD

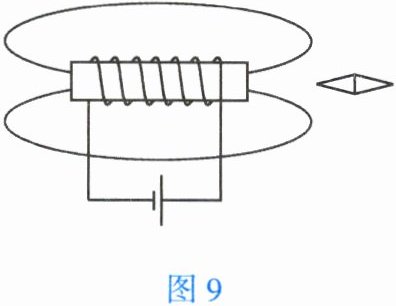

15. 在图9中标出磁感线的方向和小磁针的N极。

答案： 磁感线方向为从螺线管右端N极指向左端S极；小磁针的N极向右。

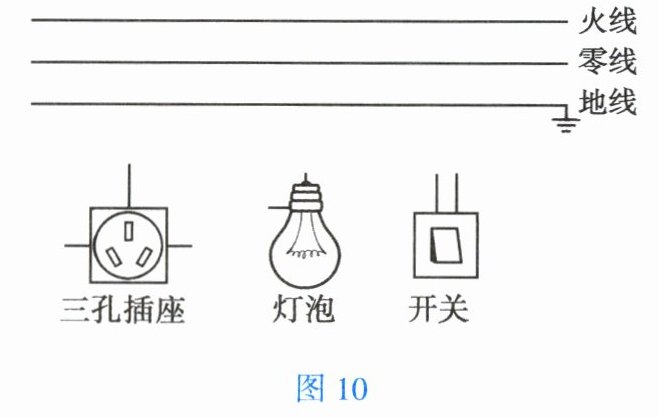

16. 请用笔画线代替导线,将图10中的开关、灯泡和三孔插座正确接入家庭电路中。

答案： 三孔插座连接方法:
上孔接地线，左孔接零线，右孔接火线。
灯泡连接方法:
火线首先进入开关，然后进入灯泡顶端的金属点，零线直接进入螺旋套。
具体连接:
火线接开关一端，开关另一端接灯泡顶端金属点。
零线直接接灯泡螺旋套。
地线接灯泡金属外壳（如果有）。
