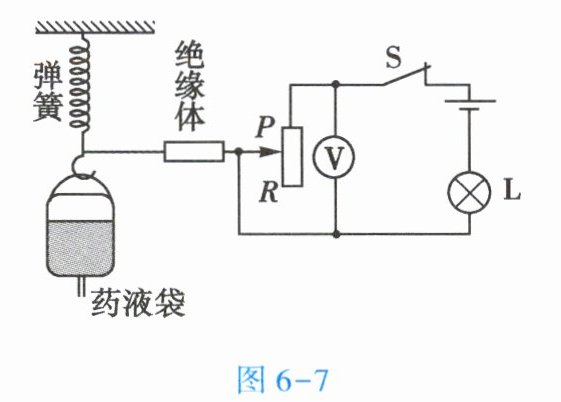

14. (双选)科研人员设计了如图6-7所示的输液提示器,让护士在护士站就能观察到药液量的变化。当袋中药液量减少时,下列说法正确的是【BC】

A.电路的总电阻增大
B.电压表的示数减小
C.电路的总电功率增大
D.灯泡亮度变暗

答案： BC

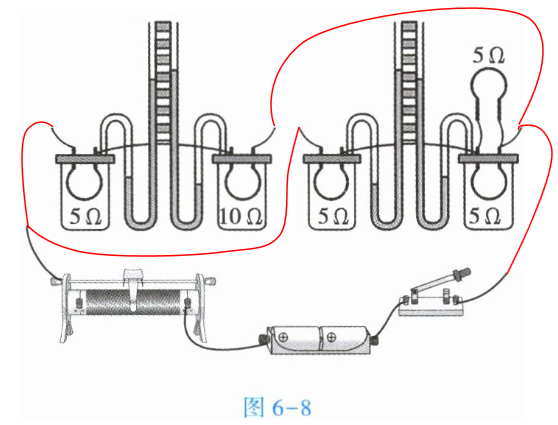

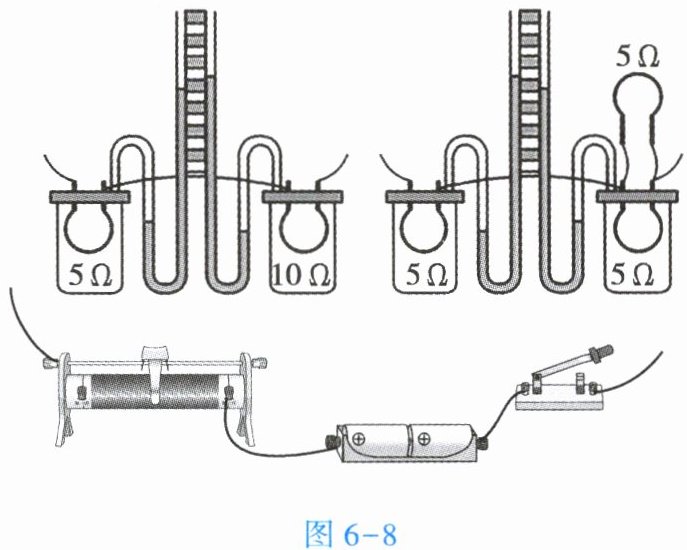

15. 要探究“电流通过导体产生的热量与哪些因素有关”,猜想电流通过导体产生的热量可能与电流、电阻和通电时间有关,可供选择的器材如图6-8所示。若要探究“电流通过导体产生的热量与电流是否有关”,请用笔画线代替导线在图6-8中选择合适的器材完成实验电路的连接。

答案：

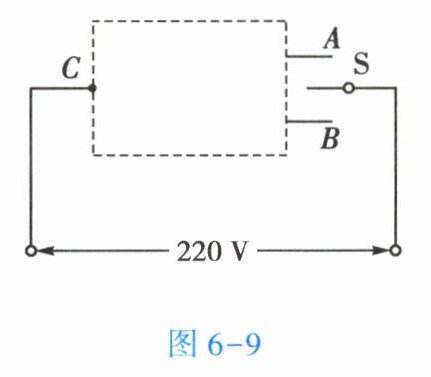

16. 一个双温电炉的电路图如图6-9所示,虚框内的发热体仅由两个阻值相同的电阻及导线连接而成,A、B、C为三段引出线,A为高温挡,B为低温挡,且高温挡功率为低温挡功率的2倍。请将图6-9中虚线框内的电路图补充完整。

答案： 解题步骤：
1. 功率与电阻关系：由 $ P = \frac{U^2}{R} $（$ U = 220V $ 恒定），功率与电阻成反比。高温挡功率是低温挡2倍，则高温挡总电阻 $ R_{高} = \frac{1}{2}R_{低} $。
2. 电阻连接方式：设两电阻阻值均为 $ R $。串联总电阻 $ 2R $，并联总电阻 $ \frac{R}{2} $，单个电阻接入电阻为 $ R $。需满足 $ R_{低} = 2R_{高} $，故低温挡应为串联（总电阻 $ 2R $），高温挡应为单个电阻接入（总电阻 $ R $）。
3. 电路结构：两电阻串联，串联电路两端分别接 $ B $（低温挡）和 $ C $（公共端），两电阻连接点引出线 $ A $（高温挡）。
结论：
虚线框内电路为：两电阻串联，串联电路一端接 $ C $，另一端接 $ B $，两电阻连接点接 $ A $。
（电路图补充：两电阻串联，左侧电阻上端接 $ B $，两电阻连接点接 $ A $，右侧电阻下端接 $ C $）
