《2025年同步练习册分层卷九年级物理全一册沪科版》

11. (5分)家里一个电灯突然熄灭,用测电笔分别测试电路中的a、b、c、d四点(如图所示),只有测a点时氖管发光,若电路中只有一处故障,则故障可能是(C)

A.进户零线开路
B.灯泡L开路
C.开关S接触不良
D.导线cd开路

答案： C

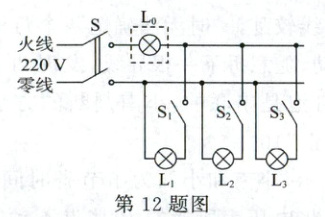

12. (5分)在楼房竣工通电前,电工通常要检查家庭电路的安装是否存在故障。常用一个标有“220V 40W”字样的灯泡L₀(检验灯泡)取代保险丝来检查新安装的照明电路中每个支路的情况,如图所示。当只闭合S、$S_1$时,L₀不亮;当只闭合S、$S_2$时,L₀和$L_2$都呈暗红色;当只闭合S、$S_3$时,L₀正常发光。由此可以判断(C)

$[A]L_2$所在的支路短路
$[B]L_3$所在的支路正常
$[C]L_1$所在的支路开路
[D]各支路均完好

答案： C

13. (5分)在如图所示的电路中,电源电压保持不变。闭合开关S后,滑动变阻器的滑片P由b端向a端滑动的过程中,下列判断正确的是(D)

A.灯泡L的亮度变小
B.电压表的示数变小
C.电流表的示数变小
D.电压表与电流表示数的比值变大

答案： D
