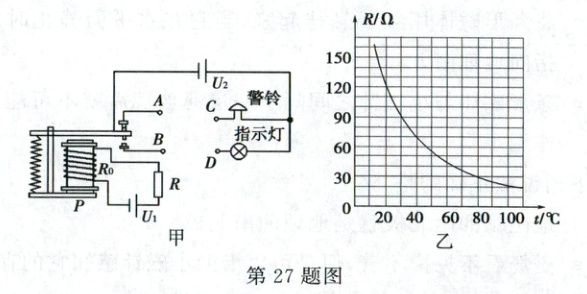

27. (6 分)小明利用热敏电阻设计了一个“过热自动报警电路”,如图甲所示。将热敏电阻 R 安装在需要探测温度的地方,当环境温度正常时,继电器的上触点接触,下触点分离,指示灯亮；当环境温度超过某一值时,继电器的下触点接触,上触点分离,警铃响。图甲中继电器的供电电压$ U_1 = 3 V,$继电器线圈用漆包线绕成,其电阻 R₀ 为 30 Ω。当线圈中的电流大于或等于 50 mA 时,继电器的衔铁将被吸合,警铃响。图乙是热敏电阻的阻值随温度变化的关系图像。
(1)由图乙可知,当环境温度为 40℃时,热敏电阻的阻值为70Ω。当环境温度升高时,热敏电阻的阻值将减小,继电器的磁性将增大。(后两空均选填“增大”“减小”或“不变”)
(2)图甲中警铃的接线柱 C 应与接线柱B相连,指示灯的接线柱 D 应与接线柱A相连。(均选填“A”或“B”)
(3)图甲中线圈下端 P 的磁极是S(选填“N”或“S”)极。

答案：
(1)70　减小　增大　
(2)B　A　
(3)S
