《2025年同步练习册分层卷九年级物理全一册沪科版》

8. (4分)利用如图所示的装置测量小灯泡的电功率,电源电压保持不变,小灯泡上标有"3.8V"字样。闭合开关,实验操作过程中出现了下列几种情况,下列说法错误的是 (C)

A.无论怎样移动滑动变阻器的滑片P,小灯泡都不亮,电压表的示数几乎等于电源电压,电流表几乎无示数,原因是小灯泡开路
B.无论怎样移动滑动变阻器的滑片P,小灯泡很暗且亮度不变,原因是滑动变阻器同时接入两个下接线柱
C.当小灯泡的实际电压为2.5V时,要测量小灯泡的额定功率,需将滑动变阻器的滑片P向左移动
D.电压表无示数,小灯泡不亮,可能是小灯泡短路

答案： C

9. (12分)某同学做"测量小灯泡的电功率"的实验,小灯泡标有"2.5V"字样,测量电路图如图甲所示。

(1)电路图中E表和F表分别是_________(填字母)。
A. V和A
B. A和V
(2)正确接入电表后,实验中滑动变阻器的滑片移到某个位置时,电压表的示数如图乙所示,其电压为_________V,若该同学想测量小灯泡的额定功率,应将滑动变阻器的滑片向_________(选填"a"或"b")端滑动。

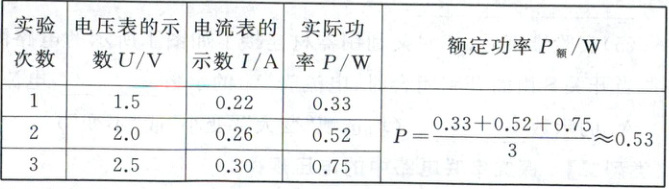

(3)该同学的实验记录分析见表所示。

老师认为该同学的数据处理过程有误,你认为正确的测量结果为$P_{额}= $_________W。
(1)(B)
(2)2.0；a
(3)0.75

答案：
(1)B
(2)2.0；a
(3)0.75
