《2025年同步练习册分层卷九年级物理全一册沪科版》

4. (5分)如图所示是晓晓同学在探究串联电路的电压特点时的电路图,闭合开关,两个小灯泡均不亮,电压表示数为3V;她断开开关排除故障(只有1处)后,重新连接好电路,两个小灯泡均发光,电压表示数为1V。下列说法正确的是(D)

A.电路故障可能是小灯泡$L_1$短路
B.电路故障可能是小灯泡$L_2$开路
C.两个小灯泡均发光时,小灯泡$L_1$两端的电压为2V
D.两个小灯泡均发光时,小灯泡$L_2$两端的电压为2V

答案： D 解析:如果小灯泡L₁短路,第一次闭合开关,由于电压表与小灯泡L₁并联,电压表没有示数,小灯泡L₂会发光,故A错误;如果小灯泡L₂开路,第一次闭合开关,电路处于开路状态,小灯泡L₁和L₂均不发光,且电压表没有示数,故B错误;闭合开关,两个小灯泡均不亮,电压表示数为3 V,此时电压表测量电源电压,所以电源电压为3 V;两个小灯泡均发光时,由题图可知两个小灯泡串联,电压表测量小灯泡L₁两端电压,电压表示数为1 V,小灯泡L₁两端电压为1 V,则小灯泡L₂两端的电压为U₂=U-U₁=3 V-1 V=2 V,故C错误,D正确。

5. (5分)如图所示的电路,电源电压保持不变,开关S闭合时,发现只有两个电表的指针发生偏转,电路中的电阻R或灯L有一个出现了故障,则可能是(B)

A.电流表A的示数为0,电阻R短路
B.电压表$V_2$的示数为0,电阻R短路
C.电流表A的示数为0,灯L开路
D.电压表$V_2$的示数为0,灯L开路

答案： B

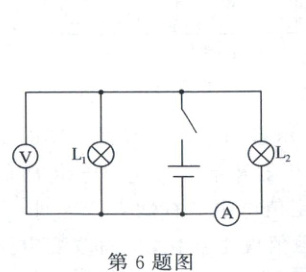

6. (5分)在如图所示的电路中,电源电压不变,闭合开关后,灯$L_1、$$L_2$均发光。过了一段时间,一个灯突然熄灭,而电流表和电压表的示数都不变,则发生的故障可能是(C)

A.灯$L_1$短路
B.灯$L_2$短路
C.灯$L_1$开路
D.灯$L_2$开路

答案： C

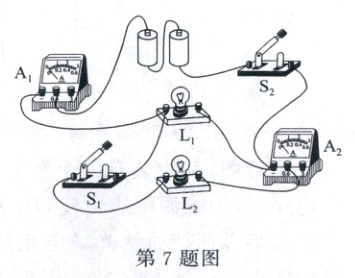

7. (5分)小欣同学在“探究并联电路的电流规律”的实验中连接的电路如图所示,闭合两开关后,发现电流表$A_1$的示数和电流表$A_2$的示数相等,则电路的故障可能是(B)

A.灯$L_1$短路
B.灯$L_1$开路
C.灯$L_2$短路
D.灯$L_2$开路

答案： B 解析:由题图可知,闭合两开关后,灯L₁和L₂构成并联电路,电流表A₁测干路电流,电流表A₂测通过灯L₂的电流,由于两电流表示数相等,则可以判断通过灯L₁的电流为0,可得灯L₁开路,故B正确。
