4. (8分)在"探究电流与电压的关系"的实验中,电源是两节新干电池,电阻R的阻值为5Ω。

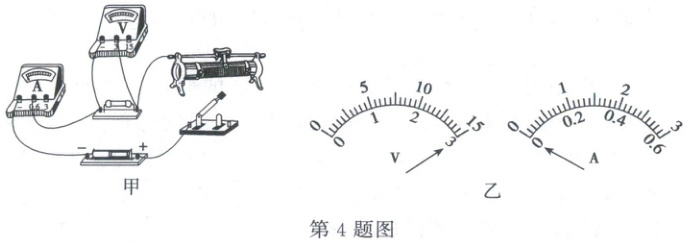

(1)图甲是没有连接完整的实验电路,若滑动变阻器的滑片向右移动时电压表的示数变大,用笔画线代替导线,将电路连接完整。
(2)电路连接完毕后,闭合开关,发现两个电表的示数如图乙所示,则电路中的故障可能是______。

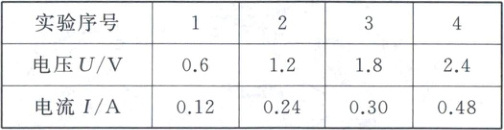

(3)实验数据记录见表所示,其中一个电流数据记录错误,这个数据是______。

(4)分析实验数据可以得出结论:在电阻一定的情况下,通过导体的电流与导体两端的电压______。

答案：
4.
(1)如图所示。

(2)电阻R开路
(3)0.30
(4)成正比

5. (8分)(2023·枣庄中考)在"探究电流通过导体产生热量的多少与什么因素有关"的实验中,某兴趣小组猜想:电流通过导体产生的热量可能与通过导体的电流、导体的电阻和通电时间有关。于是他们利用甲、乙、丙三个装置进行实验探究,如图所示,三个装置的透明容器中各有一段电阻丝,容器中密封着等量的空气,U形管中液面高度的变化反映密闭空气温度的变化。

(1)要探究电热与电阻的关系,应选用甲、乙组合,并将它们串联接到电源两端进行实验。
(2)选用乙、丙组合,串联接到电源两端进行实验,在通电时间相同的情况下,发现乙装置U形管中液面高度变化大,由此可得到结论:在电阻相同、通电时间相同的情况下,通过导体的电流越大,产生的热量越多。
(3)实验中通过观察U形管中液面高度的变化反映密闭空气温度的变化,在研究许多物理问题时都会用到这种方法,下列实例采用研究方法与此相同的是B(填字母)。
A. 探究电流与电压、电阻的关系
B. 用铁屑显示磁体周围磁场分布
C. 研究光的传播时,引入"光线"
D. 探究平面镜成像的特点

答案： 5.
(1)甲、乙 串联
(2)通过导体的电流越大,产生的热量越多
(3)B

6. (14分)如图甲所示,小聪同学设计了用"伏安法"测电阻的实验。

(1)同组的小丽发现他的连接中有一处错误,而且只需改动一根导线的连接,就可以顺利进行实验。请你在需要改动的导线上打"×",并用笔画线代替导线画出正确的接线。
如图所示。
$＜img class="box_img" from="ans" alt="" page="26" src="https://thumb.zyjl.cn/pdf/2321/page_128.jpg?x-oss-process=image/crop,x_180,y_$
(2)电路连接正确后,闭合开关前,滑动变阻器的滑片应该滑到最______(选填"左"或"右")端。
(3)小聪闭合开关,移动滑动变阻器的滑片P时,发现两个电表只有一个有示数,初步检查确认,电路接线完好,两个电表均无故障,则发生故障的元件应是______(填字母)。
A. 电源
B. 滑动变阻器
C. 定值电阻R
D. 开关
(4)排除故障后,小聪正常进行实验并将实验数据记录在表中。若第2次测量时电流表的示数如图乙所示,为______A,根据三次实验数据可得定值电阻R= ______Ω(结果保留1位小数)。(6分)

|3|2.5|0.24|10.4|
(5)在物理实验中,经常要对物理量进行多次测量,下列实验与本次实验进行多次测量的目的相同的是______(填字母)。
A. 用刻度尺测量作业本的长度
B. 探究同种物质的质量与体积的关系
C. 测量小灯泡的电功率

答案： 6.
(1)如图所示。
$＜img class="box_img" from="ans" alt="" page="26" src="https://thumb.zyjl.cn/pdf/2321/page_128.jpg?x-oss-process=image/crop,x_180,y_$
