13. (9分)定时炸弹的引爆装置如图所示,当起爆器中有电流通过时就会引起爆炸。起爆前定时开关$S$是闭合(选填“闭合”或“断开”)的;电路中安装灯泡,是为了在起爆前(选填“前”或“时”)对电路起保护作用。设定起爆时间一到,定时开关$S$会由一种状态自动切换成另一种状态而发生爆炸。为使引爆装置停止工作,拆弹专家应在图中a(选填“$a$”或“$b$”)处剪断导线。

答案： 闭合 前 a

14. (5分)在如图所示的电路中,有两根导线尚未连接,请用笔画线代替导线连接电路,要求:电压表测灯泡两端的电压,滑动变阻器的滑片向$a$端移动时灯泡变亮。

答案：
如图所示。

15. (5分)(2022·贵阳中考)如图所示是未完成连接的实物电路,请用笔画线代替导线完成该电路连接。要求:两灯并联,开关$S$同时控制两灯,电流表测量干路电流,导线不能交叉。

答案：
如图所示。

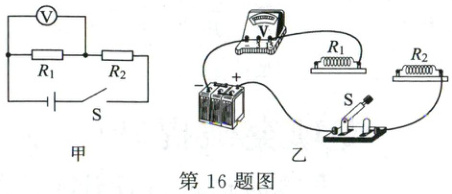

16. (5分)(2022·安顺中考)请按图甲所示的电路图,将图乙中的实物电路,用笔画线代替导线完成电路连接。(连接时导线不交叉)

答案：
如图所示。
