《2025年同步练习册分层卷九年级物理全一册沪科版》

1. (5分)在如图所示的电路中,若把电流表和电压表位置对换,则(A)

A.灯不亮,电流表无示数,但电压表有示数
B.灯亮,电压表的示数为0
C.电压表的示数为电源电压,电流表和电源要损坏
D.以上说法都不对

答案： A

2. (5分)在电学实验中遇到开路时,常常用电压表来检测。某同学连接如图所示的电路,开关闭合后,灯泡不亮,电流表无示数。这时用电压表测得a、b之间和b、c之间的电压均为0,而a、d之间和b、d之间的电压均不为0,这说明(D)

A.电源接线柱接触不良
B.开关接触不良
C.电流表接线柱接触不良
D.灯泡的灯丝断了或灯座接触不良

答案： D

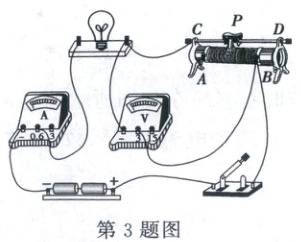

3. (5分)在如图所示的电路中,闭合开关,移动滑动变阻器的滑片P,发现电压表有示数但无明显变化,电流表有示数并且有变化,小灯泡不亮,则可能的故障原因是(B)

A.小灯泡开路
B.小灯泡短路
C.滑动变阻器短路
D.滑动变阻器开路

答案： B
