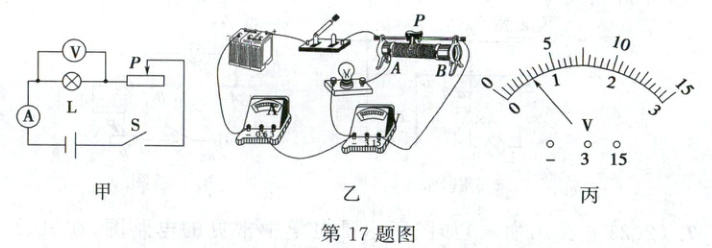

17. (14分)小华同学要测量小灯泡的额定功率,电路图如图甲所示,已知电源电压为6V,滑动变阻器的规格是“10Ω 2A”。
(1) 小华先测量小灯泡L(额定电压为3.8V)的额定功率,在检查电路连接时,发现有一根导线连接错误,请在图乙中将连接错误的导线打“×”,并补画出正确的连线。
(2) 电路正确连接后,闭合开关前,图乙中滑动变阻器的滑片P应移至______(选填“A”或“B”)端。闭合开关,观察到电压表的示数如图丙所示,此时小灯泡L两端的电压为______V。接下来应该进行的操作是______。若小灯泡L正常发光时电流表的示数是0.25A,则小灯泡L的额定功率是______W。
(3) 小华断开开关,重新将滑片P移至初始位置,将小灯泡L换成 $ L' $(额定电压为2.5V)后,直接闭合开关,观察到电压表的示数仍如图丙所示,此时,小华应立即进行的操作是______。
(4) 为了能测出小灯泡 $ L' $ 的额定功率,请你写出一条改进措施:______。

答案：

(1)如图所示。
　　　　　
(2)B　3　将滑动变阻器的滑片P向左移至电压表的示数为3.8V　0.95　
(3)断开开关
(4)换用最大阻值更大的滑动变阻器(或换用电压更小的电源)
