6. 在如图所示的电路中,电源电压保持不变,$ R_1 = 4 \Omega $,$ R_2 = 8 \Omega $,开关 $ S $ 闭合后电压表的示数为 $ 4 \, V $,则电源电压为(B)

A.$ 4 \, V $
B.$ 6 \, V $
C.$ 8 \, V $
D.$ 12 \, V $

答案： B

7. 如图所示,电源电压保持不变,闭合开关,当滑动变阻器的滑片 $ P $ 向右滑动的过程中(A)

A.电流表 $ A_2 $ 示数不变
B.电流表 $ A_2 $ 示数变小
C.电压表 $ V $ 示数变小
D.电流表 $ A_1 $ 示数变大

答案： A

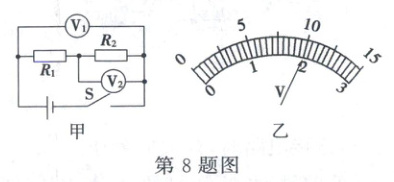

8. 如图甲所示的电路中,当闭合开关 $ S $ 后,两个电压表的指针偏转情况均如图乙所示,则电阻 $ R_1 $ 和 $ R_2 $ 的比值为(D)

A.$ 5 : 1 $
B.$ 1 : 5 $
C.$ 1 : 4 $
D.$ 4 : 1 $

答案： D

9. 如图所示,电源电压为 $ 3 \, V $,$ R_1 = 15 \, \Omega $,$ R_2 = 5 \, \Omega $,闭合开关 $ S $,下列说法正确的是(C)

A.$ R_1 $、$ R_2 $ 两端的电压之比为 $ 3 : 1 $
B.通过 $ R_1 $ 的电流与干路的总电流之比为 $ 1 : 3 $
C.通过 $ R_1 $、$ R_2 $ 的电流之比为 $ 1 : 3 $
D.电路的总电阻与 $ R_1 $ 之比为 $ 4 : 3 $

答案： C

10. (2025·南京期末)物理兴趣小组在老师的指导下设计了天然气泄漏检测电路,如图所示。电源电压恒定不变,$ R_0 $ 为定值电阻,$ R $ 为气敏电阻,$ R $ 的阻值随天然气浓度的增大而减小,则天然气(D)

A.浓度增大,电压表示数变小
B.浓度增大,电压表示数和电流表示数比值变小
C.浓度减小,电流表示数变大
D.浓度减小,电压表示数和电流表示数乘积变小

答案： D　解析:由电路图知，气敏电阻R与$R_{0}$串联，电流表测电路中电流，电压表测$R_{0}$两端电压;天然气浓度增大，R的阻值随天然气浓度的增大而减小，电路的总电阻变小，电源电压不变，由欧姆定律可知，电路中电流变大，即电流表示数变大，由$U=IR$知，定值电阻$R_{0}$两端电压变大，即电压表示数变大;由$R=\frac{U}{I}$知，电压表与电流表示数比值为$R_{0}$的阻值，所以该比值保持不变，故A、B错误;同理可知，当天然气浓度减小时，电流表示数变小，电压表示数变小，电压表示数和电流表示数乘积变小，故C错误，D正确。
