《2025年同步练习册分层卷九年级物理全一册沪科版》

5. 如图所示的电路中,电源电压保持不变,闭合开关S,滑动变阻器的滑片向左移动时,下列判断正确的是 (A)

A.电路的总功率变小
B.电压表的示数变大
C.电压表与电流表示数的比值不变
D.电流表的示数变大

答案： A

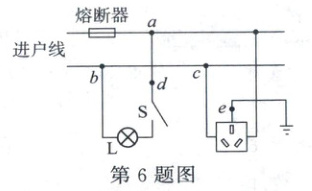

6. (2025·秦皇岛期末)如图是规范连接的家庭电路的一部分。下列说法正确的是 (B)

A.a点所在的进户线是零线
B.断开开关S,用测电笔检测d点时,氖管发光
C.若e点所在导线开路,三孔插座仍可安全使用
D.闭合开关S,灯泡L不发光,是因为导线bc间开路

答案： B　解析:熔断器通常与进户线的火线相连，因此a点所在的进户线是火线，故A错误；断开开关S，用测电笔检测d点时，由于d点还与火线连接，因此氖管发光，故B正确；若e点所在导线开路，会导致用电器在使用时与地线断开，易造成触电事故，这时三孔插座不能安全使用，故C错误；闭合开关S，灯泡L不发光，可能是进户线的火线开路，或进户线零线b点左侧开路，只有导线bc间开路不会影响灯泡L发光，故D 错误。

7. (2025·重庆期末)如图所示是电学中常见的电路图,在A、B两点间分别接入下列选项中加点字的元件,并进行对应实验,对滑动变阻器在此实验中的作用描述正确的是 (A)

A.探究电流与电阻的关系——保证接入的

定

值

电

阻

两端电压不变
B.探究电流与电压关系——保证

定

值

电

阻

两端电压不变
C.测量定值电阻阻值——避免偶然性,寻找普遍规律
D.测量

小

灯

泡

的灯丝电阻——多次测量求平均值,减小误差

答案： A　解析:A、B间接入定值电阻，探究电流与电阻的关系，根据控制变量法，需要控制定值电阻两端的电压不变，通过调节变阻器的滑片来保证接入的定值电阻两端电压不变，故A正确；A、B间接入定值电阻，探究电流与电压关系，控制不变的是电阻的阻值，变阻器在实验中的作用是为了改变定值电阻两端的电压，故B错误；A、B间接入定值电阻，测量定值电阻阻值，通过变阻器滑片的移动，改变定值电阻两端的电压，进行多次测量求平均值，是为了减小误差，故C 错误；A、B间接入小灯泡，测量小灯泡的灯丝电阻，变阻器在实验中的作用是改变小灯泡两端的电压和通过小灯泡的电流，进而测量小灯泡在不同电压下的电阻，故D错误。

8. 甲、乙两电热器通过的电流之比为 $ 1:2 $,通电时间之比为 $ 3:2 $,电阻之比为 $ 4:3 $,则产生热量之比为 (A)
A.$ 1:2 $
B.$ 2:9 $
C.$ 9:2 $
D.$ 2:1 $

答案： A

9. 小丽家的一个电吹风机铭牌上标有“220 V 500 W”字样,一个节能灯泡上标有“220 V 5 W”字样,则下列说法正确的是 (D)
A.电吹风机和节能灯泡通电后,电流通过电吹风机做功更多
B.电吹风机和节能灯泡工作时,电吹风机消耗的电能更多
C.电吹风机消耗的电能相当于100个节能灯泡消耗的电能
D.电吹风机正常工作3 min,消耗的电能为 $ 0.025 kW·h $

答案： D
