5. (2023·盐城中考)在如图所示的电路中,闭合开关,灯泡都不发光。为了寻找灯泡不亮的原因,将一根完好的导线一端固定在电源正极,另一端依次接触 a、b、c、d 四个接线柱,发现只有与 d 接线柱接触时灯泡$ L_1 $才发光。若电路中只有一处开路,位置可能是(D)

A.导线①
B.开关
C.导线②
D.灯泡$ L_2$

答案： D

6. 下列关于电表的说法正确的是(B)
A.使用时,电流表要与被测电路并联,电压表要与被测电路串联
B.电流从电表的“—”接线柱流入,从“+”接线柱流出,电表有可能损坏
C.使用电压表时,它的两个接线柱不允许不通过用电器直接与电源两极相连
D.电流表和电压表都有一定的量程,使用时应注意选择量程,量程越大越好

答案： B

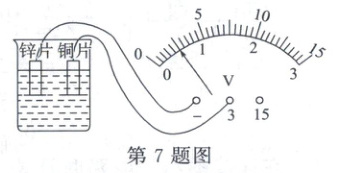

7. (2025·银川期末)如图在烧杯中加入盐水,将铜片和锌片放在盐水中,这就是一个电池。试着用电压表测量这个自制电池的电压,下列说法正确的是(D)

A.锌片是电池的正极
B.该电池的电压是 3 V
C.该电源供电时,电子移动方向是从铜片到电压表再到锌片
D.两个相同电池串联后可提供更高电压

答案： D　解析:由题图可知，电压表3V的正接线柱与铜片相连，电压表的负接线柱与锌片相连，则铜片是电池的正极，锌片是电池的负极，故A错误;由题图可知，电压表接的是0~3V的量程，分度值为0.1V，电压表示数为0.5V，则该电池的电压是0.5V，故B错误;电池内部电流方向从负极到正极，负电荷定向移动的方向与电流方向相反，电池内部负电荷从铜片经过盐水定向移动到锌片，故C错误;电池串联时，得到的电压是每个电池的电压之和，所以两个相同电池串联后可提供更高电压，故D正确。

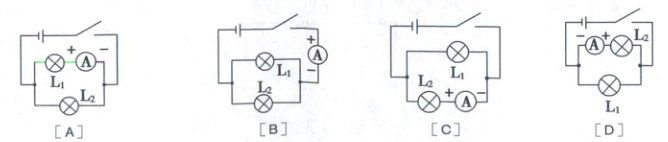

8. 如图所示,能正确地测量出通过小灯泡$ L_2 $电流的电路是(D)

答案： D

9. 如图所示,电源电压不变,闭合开关 S,电压表$ V_1 $的示数为 6 V,电压表$ V_2 $的示数为 2 V。下列说法正确的是(D)

$[A] L_1 $两端电压为 2 V
[B] 电源两端电压为 4 V
[C] 断开开关 S,只将电压表$ V_2 $换成电流表,则$ L_1 $与$ L_2 $串联
[D] 断开开关 S,将两个电压表都换成电流表,则$ L_1 $与$ L_2 $并联

答案： D
