《2025年同步练习册分层卷九年级物理全一册沪科版》

10. 如图所示的电路中,闭合开关 S 后,灯泡$ L_1、$$L_2 $两端的电压分别为$ U_1、$$U_2。$下列关于$ U_1、$$U_2 $的大小关系正确的是(C)

$[A] U_1＞U_2$
$[B] U_1＜U_2$
$[C] U_1 = U_2$
[D] 无法确定

答案： C

11. 如图所示,当开关闭合后两灯泡均不亮,电流表无示数,电压表示数等于电源电压,则电路发生的故障是(A)

$[A] L_1 $开路
$[B] L_1 $短路
$[C] L_2 $开路
$[D] L_2 $短路

答案： A

12. 两个不同规格的灯泡按如图所示的方式连接,将开关$ S_1 $和$ S_2 $闭合,两灯泡都发光,则(C)

A.两灯泡是串联的
B.电流表$ A_2 $测通过灯泡$ L_2 $的电流
C.电流表$ A_1 $的示数比$ A_2 $的示数大
D.将开关$ S_2 $断开,两灯泡都会熄灭

答案： C

13. (2024·长沙中考)王充在《论衡》中记有“顿牟掇芥”,意思是摩擦过的琥珀能吸引像草芥一类的轻小物体。用毛皮摩擦过的琥珀因为得到电子而带负电,两个带有同种电荷的琥珀靠近时会相互排斥。

答案： 负　排斥　解析:电子带负电，用毛皮摩擦过的琥珀因为得到电子而带负电;同种电荷相互排斥，异种电荷相互吸引，因此两个带有同种电荷的琥珀靠近时会相互排斥。

14. 在生活中有很多地方会用到电池,一节干电池的电压是1.5V；在家庭电路中,电冰箱、空调、电视机等用电器工作时,它们的连接方式是并联。

答案： 1.5　并联

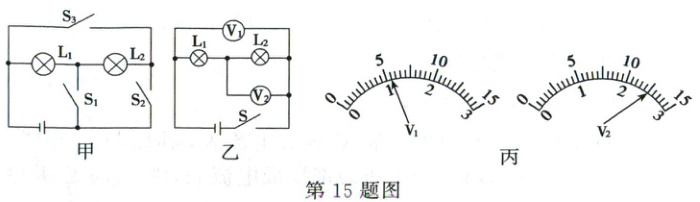

15. (1)如图甲所示,在电路中要使灯$ L_1 $和灯$ L_2 $并联,应闭合开关S₁、S₃。为了防止电路出现短路,不能同时闭合开关S₂、S₃。

(2)如图乙所示的电路中,开关闭合后,电压表$ V_1、$$V_2 $的示数分别如图丙所示,则电压表$ V_1 $的示数为5.5$V,L_1 $两端的电压为3V。

答案：
(1)S₁、S₃　S₂、S₃　
(2)5.5　3
