《2025年同步练习册分层卷九年级物理全一册沪科版》

17. 在“探究通电螺线管外部磁场方向”的实验中,闭合开关,小磁针发生偏转,说明通电螺线管周围有磁场,通过小磁针静止时N极的指向确定该点磁场的方向,调换电源正、负极,小磁针偏转方向改变,说明磁场方向与电流方向有关。

答案： 磁场　N　电流方向

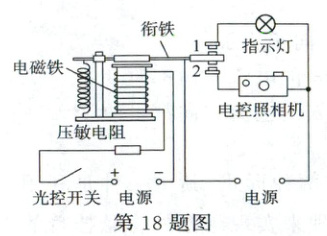

18. (2025·南宁检测)如图所示是某种“闯红灯违规证据采集器”的工作原理图。光控开关接收到红光时会自动闭合,压敏电阻受到车辆的压力时其阻值将变小,电磁铁的磁性将变强(选填“强”或“弱”),于是电控照相机(选填“指示灯”或“电控照相机”)开始工作。

答案： 强　电控照相机　解析:压敏电阻受到车辆的压力时其阻值将变小，在电源电压一定的情况下，电阻越小，电流就越大，电磁铁的磁性与电流有关，且电流越大，磁性越强，所以电磁铁的磁性会变强，衔铁被吸下，下方触点接触，电控照相机开始工作。

19. 如图所示是“探究通电导体在磁场中受力情况”的装置。闭合开关,观察到导体 ab 在导轨上向右运动。若只对调电源正、负极,闭合开关,导体 ab 会向左运动(选填“静止不动”“向右运动”或“向左运动”),说明通电导体在磁场中受力的方向与电流方向有关。

答案： 向左运动　电流方向

20. 如图所示,容器中水面上浮着一个空心小铁球,将容器放在电磁铁上方,闭合开关,此时电磁铁 A 端为S(选填“N”或“S”)极；将滑片 P 向右滑动,空心小铁球将上浮(选填“上浮”“下沉”或“静止”)。

答案： S　上浮

21. (3 分)如图所示,请根据磁感线的方向判断并标出静止时小磁针的 S 极和电源的“+”极。

答案：
如图所示。
　　　　　　

22. (3 分)根据图中小磁针的指向,画出螺线管的绕法及螺线管外部的一条磁感线,标出螺线管的 N、S 极。

答案：
如图所示。
