1. (4分)(2024·巴中中考)在如图所示的电路中,下列说法正确的是(A)

A.当闭合开关$S_{1}$、$S_{2}$、$S_{3}$时,电源短路
B.当只闭合开关$S_{1}$、$S_{2}$时,灯$L_{1}$、$L_{2}$并联
C.当只闭合开关$S_{2}$、$S_{3}$时,灯$L_{1}$、$L_{2}$串联
D.当只闭合开关$S_{1}$、$S_{3}$时,灯$L_{1}$、$L_{2}$串联

答案： A 解析:由电路图可知,同时闭合开关S₁、S₂、S₃时,电流经三个开关回到电源的负极,会造成电源短路,故A正确;当只闭合开关S₁、S₂时,灯L₂被短路,故B错误;当只闭合开关S₂、S₃时,灯L₁被短路,故C错误;当只闭合开关S₁、S₃时,电流有两条路径,灯L₁、L₂并联,故D错误。故选A。

2. (9分)如图所示的电路中,要使灯$L_{1}$、$L_{2}$串联,则应闭合开关S₃;要使灯$L_{1}$、$L_{2}$并联,则应闭合开关S₁、S₂,同时闭合开关S₁、S₂、S₃是不被允许的。

答案： S₃ S₁、S₂ S₁、S₂、S₃

3. (6分)街上的路灯同时亮同时灭,它们之间的连接方式是并联;回到家中,按下开关,电灯亮了,开关与电灯的连接方式是串联。

答案： 并 串

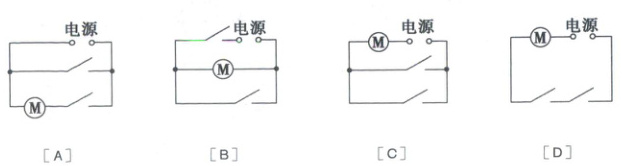

4. (4分)某小区安装有门禁系统,内部车辆出入,能够被自动识别,栏杆抬起;外部车辆出入,需要门卫用按钮将栏杆抬起。若把车辆识别装置看作一个自动开关,按钮看作一个手动开关,下列电路图与门禁系统内部电路最接近的是(C)
]
]
]
]

答案： C
