《2025年同步练习册分层卷九年级物理全一册沪科版》

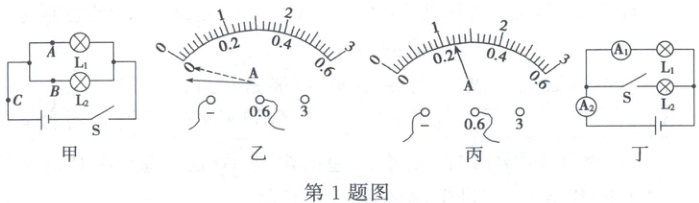

1. (14分)如图甲所示是小明在做"探究并联电路中的电流规律"的实验时的电路图。

(1)小明在连接电路时发现,刚接好最后一根导线,电流表的指针就发生了偏转,由此可知,在连接电路时,没有断开开关。
(2)小明先将电流表接在A处,闭合开关S后,观察到灯$L_2$发光,但灯$L_1$不发光,电流表的示数为0,电路可能存在的故障:电流表或灯L₁开路。
(3)小明在测量B处的电流时,发现电流表的指针偏转如图乙所示,原因是电流表的正、负接线柱接反了;在排除故障后,电流表的示数如图丙所示,则电流表的示数为0.24A。
(4)在解决了上述问题后,将电流表分别接入A、B、C三点处,闭合开关S,测出了一组电流并记录在表格中,立即得出了并联电路中的电流规律。请你指出实验应改进的地方是换用不同规格的小灯泡多测量几次。
(5)实验结束后,小明又利用器材连接了如图丁所示的电路图。当开关S由断到闭合时,电流表$A_1$的示数不变,电流表$A_2$的示数变大。(均选填"变大""变小"或"不变")

答案： 1.
(1)没有断开开关
(2)电流表或灯L₁开路
(3)电流表的正、负接线柱接反了 0.24
(4)换用不同规格的小灯泡多测量几次
(5)不变 变大

2. (12分)(2024·广东中考)探究串联电路中的电压规律。

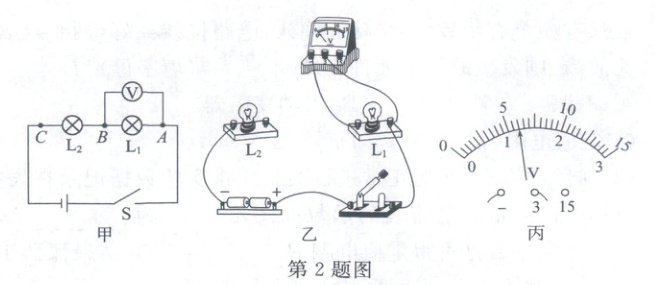

(1)根据如图甲所示的电路图,用笔画线代替导线将图乙所示电路连接完整。

(2)连接电路时,开关应处于______状态。正确连接电路后,闭合开关,若灯L_2开路,则L_1两端______(选填"有"或"无")电压。

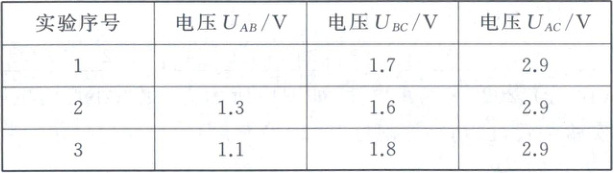

(3)用电压表分别测出电压$U_{AB}、$$U_{BC}和U_{AC}。其中测U_{AB}$时,电压表的示数如图丙所示,示数为______V。接着更换不同规格的灯泡并多次实验,数据记录见表。

①分析表中数据,得到初步结论:串联电路两端的总电压等于各部分电路两端电压______。
②为使结论更具普遍性,小明将灯泡换成其他类型用电器并多次实验。此外,还可以______。

答案：
2.
(1)如图所示。

(2)断开 无
(3)1.2 ①之和 ②改变电源电压并多次实验
解析:
(1)根据题图甲所示的电路图,两灯泡串联,电压表测L₁两端的电压。
(2)为了保护电路,在连接电路时,开关应处于断开状态;正确连接电路后,闭合开关,若灯L₂开路,则L₁两端无电压;
(3)如题图乙所示,电压表选用小量程,分度值为0.1V,其示数为1.2V;①分析表中数据可得出结论:AC两端电压$U_{AC}$等于AB两端电压$U_{AB}$与BC两端电压$U_{BC}$之和,即串联电路中,电源两端电压等于各用电器两端电压之和;②此外,还可以改变电源电压并多次实验。
